Horizontal-Drehmaschine

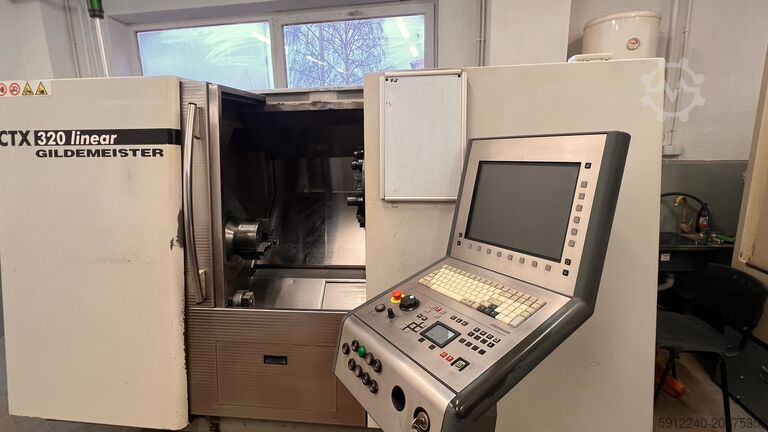

Gildemeister CTX 320 Linear

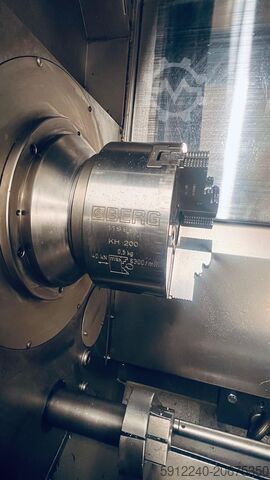

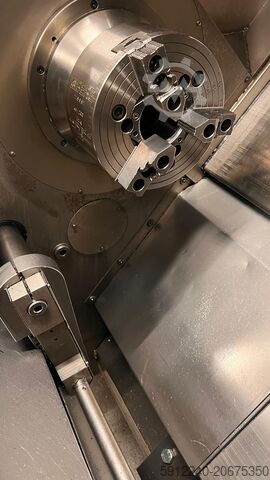

Baujahr: 2004, Zustand: sehr gut (gebraucht), CNC Dreh- und Fräszentrum inkl. Stangenlader Breuning Irco 650/900 mm x 1.250 mm (Beladefläche); Max. Stangenlänge: 1,20 m und Teilefänger Maschinentyp CTX 320 linear Arbeitsraum Umlaufdurchmesser, max. mm 500 Drehdurchmesser, max. mm 246 Dreh-Frässpindelschlitten (oben) nein Planweg (X1) mm 315 Senkrechtweg (Y1) mm ±32 Längsweg (Z1) mm 450 Hauptspindel Spindelkopf (Flachflansch) mm 140h5 Stangendurchlass mm 51 Spindeldurchmesser im vorderen Lager mm 100 Spannfutter mm 170/210 Antriebsleistung (40 / 100 % ED) kW 20 / 16 Drehmoment, max. (40 / 100% ED) Nm 200 / 155 Drehzahl, max. min-1 20-6.000 Vorschubantrieb AC, Schlitten 1, Eilgang X / Y / Z m/min 60 / 12 / 45 Werkzeugträger Stern-Revolver Anzahl der Werkzeugplätze 12 Prjdpfx Aoiq Nb Tsg Aef davon angetriebene Werkzeugstationen 12 Schaftdurchmesser (nach DIN 69880) mm VDI30 Antriebsleistung (40 % ED) kW 10 Drehmoment max. (40 % ED) Nm 20 Drehzahl, max. min-1 5.000 Reitstock Reitstockhub (automatisch verfahrbar) mm 400 Körnerspitzenaufnahme MK 4 Reitstockkraft, max. daN 400 Gewicht Maschinengewicht mit Schaltschrank kg 4.200 Steuerung Heidenhain Plus IT Verfügbarkeit: SOFORT – Zwischenverkauf vorbehalten Für Rückfragen stehen wir Ihnen gerne zur Verfügung. PREIS auf Anfrage Robert Genich IMROBEX GmbH Dieses Angebot ist freibleibend und unverbindlich. Zwischenverkauf und Irrtum vorbehalten.

Zustand: sehr gut (gebraucht), Baujahr: 2004, Betriebsstunden: 18.000 h, Funktionsfähigkeit: voll funktionsfähig, Drehdurchmesser über Planschlitten: 300 mm, Drehdurchmesser: 246 mm, Leistung des Spindelmotors: 20 W, Spindeldrehzahl (min.): 20 U/min, Spindeldrehzahl (max.): 6.000 U/min, Spindelbohrung: 50 mm, Verfahrweg X-Achse: 210 mm, Verfahrweg Z-Achse: 450 mm, Gesamthöhe: 1.890 mm, Gesamtlänge: 3.890 mm, Gesamtbreite: 1.553 mm, Gesamtgewicht: 3.500 kg, Ich biete eine Gildemeister CTX 320 Linear Drehmaschine zum Verkauf an, Baujahr 2004. Die Drehmaschine ist voll funktionsfähig und gepflegt, wurde während der gesamten Nutzungszeit regelmäßig gewartet. Podpfsx A T E Asx Ag Ajrf Eine Vorführung und Funktionsprüfung der Maschine vor Ort ist möglich. Zusätzlicher Vorteil: Sehr geringe Betriebsstunden – ca. 18.000 Std. Für dieses Modell ist das ein außergewöhnlich guter Wert, die Maschine hat ihre Präzision und Laufruhe erhalten. Technische Daten: Bearbeitungsbereich: Arbeitsraum: Max. Drehdurchmesser: 246 mm Drehdurchmesser über Bett: 400 mm Verfahrweg X-Achse: 210 mm Verfahrweg Z-Achse: 450 mm Spitzenweite: 600 mm Hauptspindel: Stangendurchlass: 50 mm Spindeldurchmesser: 100 mm Futtergröße: 170/210 mm Leistung: 20/16 kW (40/100% ED) Max. Drehmoment: 200 / 155 Nm Drehzahlbereich: 20 - 6.000 U/min Achsen und Vorschübe: Schnellverfahrweg: X: 60 m/min Z: 45 m/min Revolver / Werkzeugaufnahme: Werkzeugplätze: 12 Positionen Werkzeugaufnahme: VDI30 Reitstock: Hub: 400 mm Konus: MK4 Kraft: 400 daN Weitere Informationen: CNC-Steuerung: Heidenhain Plus iT Maschinengewicht: ca. 3.500 kg

Zustand: gut (gebraucht), Baujahr: 2003, Hauptspindel: Drehzahlbereich - Hauptspindel max. 6.000 min/-1 Antriebsleistung - Hauptspindel 16 kW Max. Drehmoment 155 Nm C-Achse 360 ° Werkzeugrevolver: Anzahl der Werkzeugplätze 12 pos. Anzahl der angetriebenen Werkzeugstationen 12 pos. Drehzahlbereich - angetr. Werkzeuge max. 5.000 min -1 Antriebsleistung - angetr. Werkzeuge 10 kW Werkzeugaufnahme ( VDI 30 ) Werkzeugschaft 20 x 20 mm Verfahrwege: x-Achse 160 mm z-Achse 450 mm Vorschübe: Eilgang X: 60 m/min Eilgang Z: 45 m/min Vorschubkraft X: 2,5 kN Vorschubkraft Z: 4 kN Eilgang C: 200 1/min Max. Drehmoment C: 155 Nm Gesamtleistungsbedarf Maschinengewicht ca. 3,7 t Raumbedarf ca. 4,5 x 2,5 x 2,5 m Steuerung Heidenhain Hohlspannzylinder C-Achse und Werkzeugantrieb a Pjdpfx Agjv Drigj Aerf Späneförderer Öl- und Emulsionsnebelabscheider mit elektrostatischem Filter

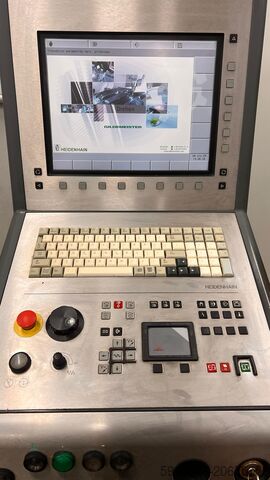

Zustand: gebraucht, Baujahr: 2003, max. Spindeldrehzahl 5000 U/min. Verfahrweg - x 160 mm Verfahrweg - z 450 mm Anzahl der Revolverkopfplätze 12 Werkzeugaufnahme VDI 30 Steuerung Heidenhain iT Plus Abmessung (L x B x H) 4,5 x 2,5 x 2,5 m Maschinengewicht 3700 kg Technische Daten: Hauptspindel: --> max. Drehzahlbereich: 6.000 min/-1 --> Antriebsleistung: 16 kW --> max. Drehmoment: 155 Nm --> Spindelnase: 140H5 Verfahrwege: --> X-Achse: 160 mm --> Z-Achse: 450 mm Vorschübe: --> X-Achse Eilgang: 60 m/min --> Z-Achse Eilgang: 45 m/min --> C-Achse Eilgang: 200 1/min --> X-Achse Vorschubkraft: 2,5 kN --> Z-Achse Vorschubkraft: 4,0 kN Pjdsv Ehawspfx Ag Aorf Werkzeugrevolver: --> max. Werkzeugplätze: 12 Positionen --> angetriebene Werkzeugstationen: 12 Positionen --> max. Drehzalbereich angetriebene Werkzeuge: 5.000 min/-1 --> Antriebsleistung angetriebe Werkzeuge: 10 kW --> Werkzeugaufnahme: VDI 30 --> Werkzeugschaft: 20 x 20 mm --> Steuerung Heidenhain iT Plus --> Hohlspannzylinder VNK 130/52 --> inklusive C-Achse und Werkzeugantrieb --> Späneförderer --> Öl- und Emulsionsnebelabscheider mit elektrostatischem Filter
