Reitstock, hydraulisch

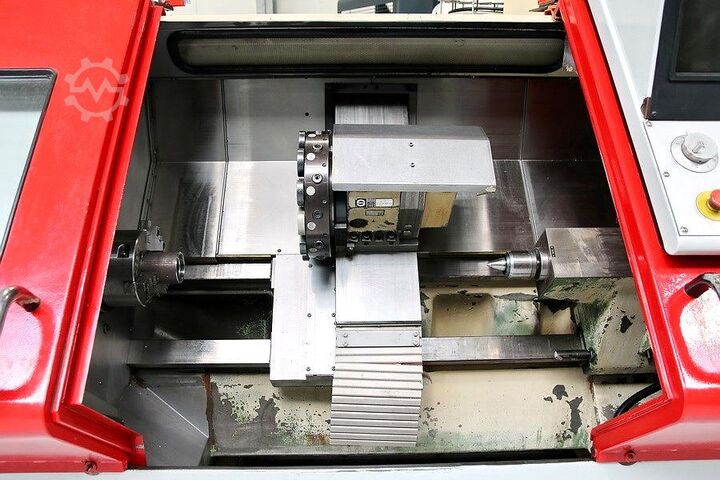

GILDEMEISTER CT 40

Zustand: sehr gut (gebraucht), Betriebsstunden: 8.640 h, Spitzenhöhe 260 mm Drehlänge 600 mm max. Umlauf-Durchmesser über Bettbahnabdeckung 400 mm max. Umlauf-Durchmesser über Planschlitten 225 mm Planweg 260 mm Längsweg 660 mm Spindelkopf DIN Größe 140 h5 Spindelbohrung 68 mm Drehzahlbereich 25 – 4000 U/min Vorschubbereich längs u. plan 0,5 – 5000 mm/min Eilgang längs + plan 9 m/min Pinolenkegel MK 4 Pinolenhub 100 mm Hauptantrieb 22 kW Abmaße L x B x H ca. 3600 x 1720 x 1650 mm Gewicht 3200 kg Zubehör / Besondere Merkmale: • CNC-Steuerung GILDEMEISTER EPL 2 • Elektronisches Handrad • Schnittstelle RS 232 • Hydraulisches 3-Backen-Kraftspannfutter Durchmesser 200 mm • 12-fach Werkzeug-Scheibenrevolver, Fabrikat SAUTER, innere Kühlmittelzufuhr, VDI 30, Aufnahmebohrung Ø 30 mm, DIN 69880 • Scharnierspäneförderer mit Kühlmittelanlage • Elektr. Fußschalter für hydraulisches 3-Backenfutter und hydraulische Reitstock-Pinole • Div. Werkzeughalter • Beleuchtung Siegfried Volz Werkzeugmaschinen Rüschebrinkstr. 151-153 Chsdpsz Icuzsfx Adysc DE - 44143 Dortmund - Wambel / Germany

Zustand: gut (gebraucht), CNC-Dreh- und Fräszentrum mit Stangenlader FMB Turbo 3000 Drehdurchmesser über Bett 400mm Drehdurchmesser über Planschlitte 225mm Chodsz Eayiepfx Adyec Drehlänge 640 mm Siegfried Volz Werkzeugmaschinen Rüschebrinkstr. 151-153 DE - 44143 Dortmund - Wambel / Germany

Zustand: einsatzbereit (gebraucht), Baujahr: 1987, Funktionsfähigkeit: voll funktionsfähig, Maschinen-/Fahrzeugnummer: 08500, Drehdurchmesser über Planschlitten: 225 mm, Drehlänge: 1.000 mm, Drehdurchmesser: 400 mm, Spindeldrehzahl (max.): 4.000 U/min, Steuerungsmodell: EPL 2, TECHNISCHE-DETAILS Drehdurchmesser max.: 400 mm Drehlänge: 1.000 mm Umlaufdurchmesser über Bett: 400 mm Umlaufdurchmesser über Planschlitten: 225 mm Verfahrweg X-Achse: 260 mm Verfahrweg Z-Achse: 1.040 mm Hauptspindel Drehzahlbereich: 20 - 4.000 U/min Antriebsleistung: 11 kW Drehmoment max.: 75 Nm Spindelbohrung: 72 mm Futterdurchmesser: 185 mm Spindelkopf: 140H5 Spindeldurchmesser im vorderen Lager: 100 mm Werkzeugrevolver Anzahl der Werkzeugplätze: 12 pos. Reitstock Pinolendurchmesser: 80 mm Pinolenhub: 100 mm Reitstockaufnahme: MK 4 Pinolendruck max.: 8.000 N Vorschübe Eilgang (X-/ Z-Richtung): 10 m/min Chodpfxsyxm Tns Adyec Vorschubgeschwindigkeit (X-/ Z-Richtung): 5 m/min Vorschubkraft (X-Richtung): 5.000 N Vorschubkraft (Z-Richtung): 8.000 N MASCHINEN-DETAILS Steuerungsmodell: EPL 2 Betriebsspannung: 380 V Freuquenz: 50 Hz Betriebsstrom: 76 A Gesamtleistungsbedarf: 29 kW Abmessungen & Gewicht Raumbedarf ca.: 4,6 x 2,1 x 2,0 m Maschinengewicht ca.: 4,0 t AUSSTATTUNG Späneförderer Dreibackenfutter Dokumentation
