Karusselldrehmaschine - Doppelständer

FRORIEP KE 370

Zustand: einsatzbereit (gebraucht), Baujahr: 2018, Vertikal-CNC-Drehmaschine mit 4 Achsen Marke: UMARO Modell: SC27 Baujahr: 2001 / 2018 (Retrofit) CNC-Steuerung: FANUC 0i Technische Daten: Drehkapazitäten: Max. Durchlassdurchmesser: 2650 mm Max. Drehdurchmesser: 2600 mm Max. Drehhöhe: 1900 mm Planscheibe: Durchmesser: 2500 mm Max. Werkstückgewicht: 15 t Drehzahlbereich (2 Stufen): 1 bis 112 U/min Hfodpfsw Add Eex Ab Dor Hauptmotorleistung: 75 / 60 kW Planschlitten: Vertikalweg rechter Schlitten: 760 mm Vertikalweg linker Schlitten: 1200 mm Querbalken: Vertikalverfahrweg: 1600 mm Abmessungen (Breite x Tiefe x Höhe, komplett ausgefahren): 5 x 4,8 x 4,8 m Ausstattung: Schleifspindel auf linkem Schlitten Satz mit 4 Spannbacken

Zustand: gebraucht, Baujahr: 1984, x-Weg 2500 mm y-Weg 750 mm z-Weg 1000 mm Hfsdetqqnwepfx Ab Dsr Tischaufspannfläche 2550 x 800 mm Spindelaufnahme SK 50 Steuerung HEIDENHAIN, TNC 150 B Maschinengewicht ca. 16 t

Zustand: sehr gut (gebraucht), Motorisch angetriebener NC- Rundtisch Stufenloser Rundtisch (Teilung 0,001°) Angebaute Palettenstation: Palettenwechseltisch (2 Paletten) Hersteller: Rückle Typ: PKTF 1200 Tischgröße: 1200 mm x 1200 mm Gesamthoehe: 660 mm Zentrierbohrung: 100 H6 mm Spann-Nuten: 7 Stück Nutenabmessung: 22 H7 mm Nutenabstand: 160 mm Die Wegmessung erfolg über einen Drehgeber ROD 250. Hedpfxjfk R Tdj Ab Dofr Zustand: Sehr gut (gebraucht) Optional mit Maschinenbett (Fahrweg = 2000 mm ) Über uns: Die MBM Maschinenservice & Gebrauchtmaschinen GmbH, ist freier Spezialist für SHW Werkzeugmaschinen. Unser Aufgabenschwerpunkt liegt im Bereich der Werkzeug-Fräsmaschinen. Zu unseren Leistungen gehören unter anderem Ersatzteillieferungen, der Kundendienst vor Ort, Maschinenüberholungen sowie Steuerungsmodernisierungen. Leistungen: - Gebrauchtmaschinen - Ersatzteile - Kundendienst - Maschinenservice - Maschinenüberholungen - Steuerungsmodernisierung

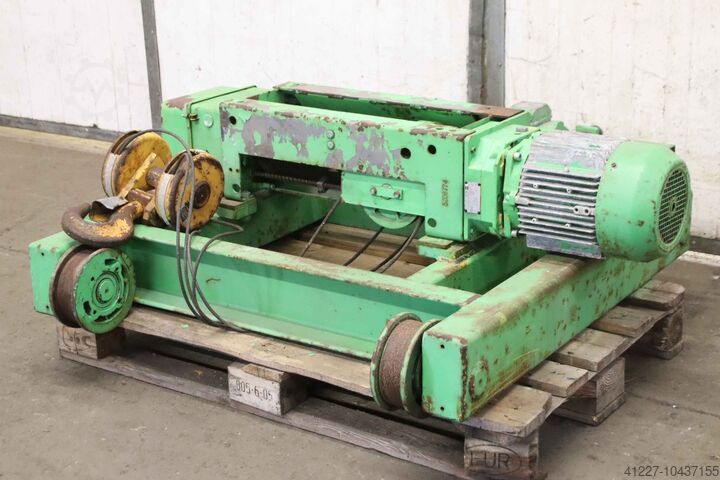

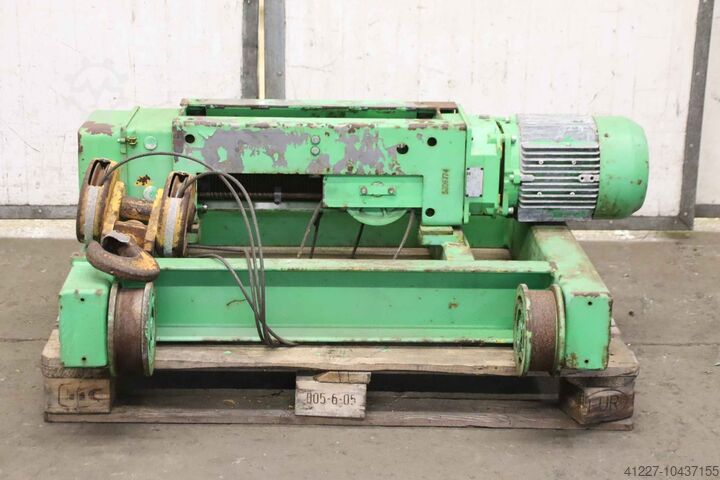

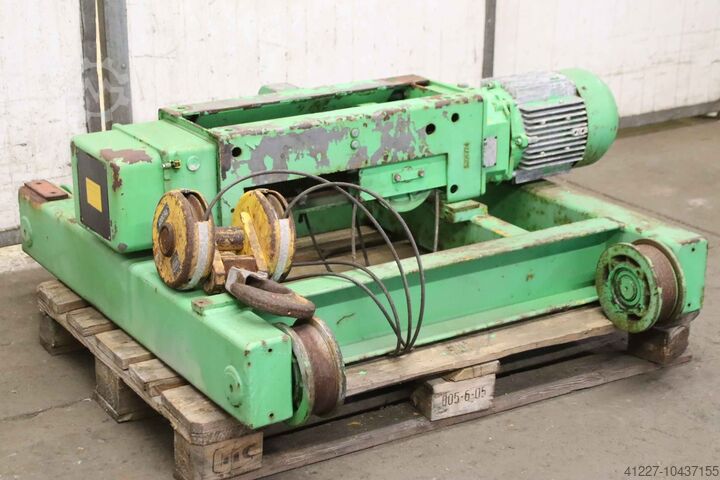

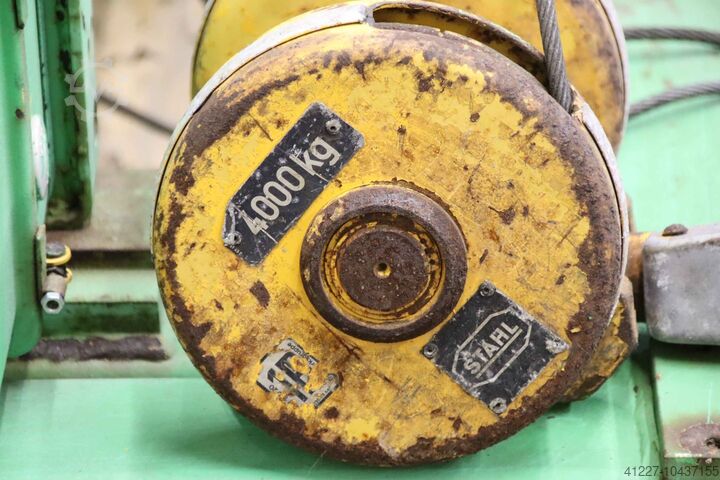

Baujahr: 1992, Zustand: gut (gebraucht), Hallenkran, Kran, Elektroseilzug, Hubwerk, Motorseilwinde, Motorwinde, Talje, Zugwinde, Flaschenzug -Hersteller: Stahl, Kranfahrwerk mit elektrischem Seilzug -Kranfahrwerk: Typ GO 24 20 16 -Fahrgeschwindigkeit: 20 m/min -Rollenabstand: 800 mm -Seilzug: Typ AS 2010 -Zugkraft: 1000 kg / Tragkraft 4000 kg -Trommelgeschwindigkeit: 16 m/min / Hub 4 m/min Hjdpfxsl Tuvdj Ab Dsfr -Hubhöhe: mm -Transportabmessung: 1250/1180/H400 mm -Eigengewicht: 356 kg

Zustand: generalüberholt (gebraucht), Baujahr: 2002, Technische Daten können ohne vorherige Ankündigung geändert werden. Betriebswege der Achsen des Modells CERUTI 25: X-Achse: Arbeitsweg 10000 mm, elektrischer Not-Überhub 2 mm (max), mechanischer Not-Überhub 50 mm. Y-Achse: Arbeitsweg 2500 mm, elektrischer Not-Überhub 2 mm (max), mechanischer Not-Überhub 50 mm. Z-Achse: Arbeitsweg 1000 mm, elektrischer Not-Überhub 2 mm (max), mechanischer Not-Überhub 50 mm. A-Achse: Arbeitsweg +/- 95°. C-Achse: Arbeitsweg +/- 200°. T-Achse: Kontinuierliche Bewegung. Betriebsgeschwindigkeiten der linearen Achsen: X, Y, Z Achsen: 20.000 mm/min. Beschleunigungen der Achsen: X-Achse: 1000 mm/sec². Y, Z Achsen: 1000 mm/sec².Hinweis: Die Beschleunigungen können je nach installierter CNC-Steuerung variieren. Spindel: Typ: ISO 40, ISO 50, Elektromandrel HSK A63. Leistung: 30 KW. Drehmoment: 280 Nm. Maximale Drehzahl: 12.000 U/min. Montierter Werkzeughaltertyp: HSK A63. Werkzeugwechsler Typ S.G.M.: Hjdpfx Abev D U Ife Dofr Anzahl der Positionen: 20, 30, 74. Maximaler Durchmesser für benachbarte Positionen: 100 mm. Maximaler Durchmesser für nicht benachbarte Positionen: 200 mm. Maximale Länge: 300 mm. Maximales Werkzeuggewicht: 12 kg. Werkzeugwechselzeit: 20 Sek.

Zustand: gut (gebraucht), Vertical Turning Lathe SC33 CNC Manufacturer: TITAN (Romania) YOM: 1986 Complete revision of the machine in 2005 Main technical data: CNC Siemens 802D Faceplate diameter: 3000mm Max.turning diameter: 3300mm Max. working height: 3000mm Max. work piece weight: 18000kg Table speed range: 1.02-92 RPM, Working feed range: 0.05-5 mm/rev., Main motor power: 55 kW, Overall dimensions: 5600 x 5300 x 5400 mm, Weight: 47350 kg Hjdpfx Abew Eplae Dofr The machine is under power.

Zustand: gut (gebraucht), EIGENSCHAFTEN Tellerdurchmesser ⌀; 3200 mm Hedpfx Ajr I Aykob Dsfr Max. Dreh-/Drehdurchmesser ⌀; 3300 mm - Mit Ständer vorwärts; 3300 mm - Mit zurückgesetztem Ständer; 5600 mm Minimaler Dreh-/Drehdurchmesser ⌀ - Mit vorgeschobenem Ständer; 800 mm - Mit zurückgesetztem Pfosten; 3100 mm Maximale Drehhöhe; 750 mm Steuerung; FAGOR 8025 Spindeldrehzahl (2 Bereiche); - 0,5 - 10 U/min - 10 - 40 Umdrehungen pro Minute Motorleistung; 80 PS Maximale Tischbelastung; 30.000 kg

Zustand: gebraucht, Innenkegel der Frässpindel / Hjdpfxjhwt Ele Ab Djfr Spannzangendurchmeser / Drehzahlbereich 1500 U/min

Zustand: gebraucht, Baujahr: 1990, x-Weg 2800 mm y-Weg 1000 mm z-Weg 1200 mm Tischaufspannfläche 2000 x 800 mm Rundtisch-Durchmesser 800 mm Spindelaufnahme SK 50 Spindeldrehzahlen - stufenlos 50 - 2000 U/min Drehmoment an der Spindel 3000 Nm Spindelmotor 30 kW Vorschübe - längs/quer/senkrecht 2 - 2000 mm/min Eilgänge - längs/quer/senkrecht 7 m/min Steuerung SIEMENS Steuerung SINUMERIK 850 M Anzahl der Werkzeugmagazinplätze 56 Werkzeugdurchmesser bei voller Bestückung 114 mm Werkzeugdurchmesser bei 2 Freiplätzen 200 mm Werkzeuglänge max. 400 mm Werkzeuggewicht max. 16 kg Werkzeugwechselzeit ca. 8 - 9 sec innere Kühlmittelzufuhr ja / yes Gesamtleistungsbedarf kW Maschinengewicht ca. 25,4 t Raumbedarf ca. 6,6 x 3,15 x 2,98 m - 5-Achsen-CNC-Bettfräsmaschine mit integriertem NC-Rundtisch und NC-Schwenkfräskopf - Hfjdpfxetqqmgj Ab Der Zubehör: Werkzeugvoreinstellgerät, diverse Werkzeugaufnahmen, Späneförderer, Kühlmitteleinrichtung mit Hochdruckpumpe und Filteranlage, elektron. Handrad, Fixatoren

Zustand: sehr gut (gebraucht), Baujahr: 2005, Tischbelastung: 15.000 kg, Drehtischdurchmesser: 1.600 mm, Spezifikation Bettabmessungen – Breite 1170 mm Höhe 290 mm Länge 2000 mm Schlittenabmessungen – Breite x Länge (ohne Anbauten) 1340 x 1300 mm Höhe über der Schlittenauflage 320 mm Verfahrweg entlang der „W“-Achse 500 mm Spannfläche Rundtisch Ø 1500 mm Zentrierbohrung 100 H7 mm Höhe des Rundtisches von der Schlittenauflage 590 mm Anzahl der Spannnuten 9 Breite der T-Nuten 22H7 Teilung der T-Nuten 160 mm Drehzahl stufenlos regelbar im Bereich 1 ÷ 720 °/min Maximale zentrische Belastung des Rundtisches durch Werkstückmasse 15000 kg Maximale exzentrische Belastung des Rundtisches durch Werkstückgewicht (bis zu 750 mm Abstand des Werkstückschwerpunkts von der Rundtischachse) 5000 kg Maximale Rundtisch-Tragfähigkeit – Schwerpunktabstand von der Achse 500 mm Maximales Drehmoment beim Drehen 15000 Nm Maximales Drehmoment beim Fixieren 10000 Nm Maximales Kippmoment zur Ebene senkrecht zur Spannfläche 15000 Nm Gesamtdauer des Tischdrehzyklus über 360° 30 Sek. Arbeitsvorschub entlang der W-Achse 1÷5000 mm/min Schnellvorschub entlang der W-Achse 5000 mm/min Ölarbeitsdruck (Tischklemmung) 5 MPa (Vorspannen des Antriebs) - MPa Tischpositioniergenauigkeit Hedpfx Ajw Uz S Aob Defr Drehen Beidseitige Genauigkeit der A-Positionseinstellung nach ISO 230-2 16 µm Einseitige Wiederholgenauigkeit der R-Positionseinstellung nach ISO 230-2 8 µm Lineare Achse Beidseitige Genauigkeit der A-Positionseinstellung nach ISO 230-2 0,02 µm Einseitige Wiederholgenauigkeit der R-Positionseinstellung nach ISO 230-2 0,01 µm Periphere Genauigkeit des drehbaren Tisches ±0,01 mm
