FASTI 904-125/30

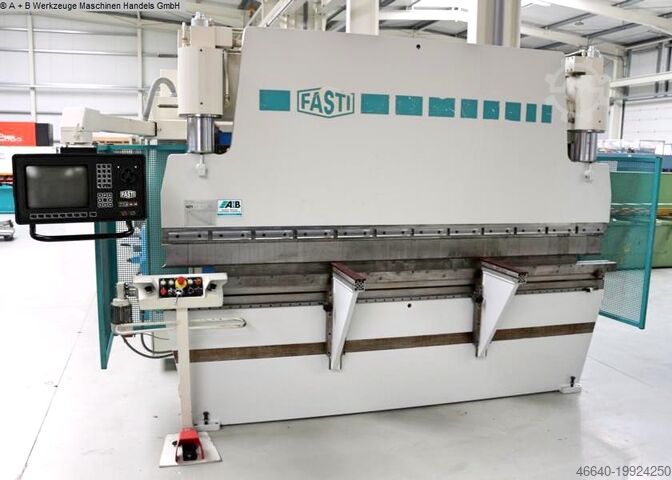

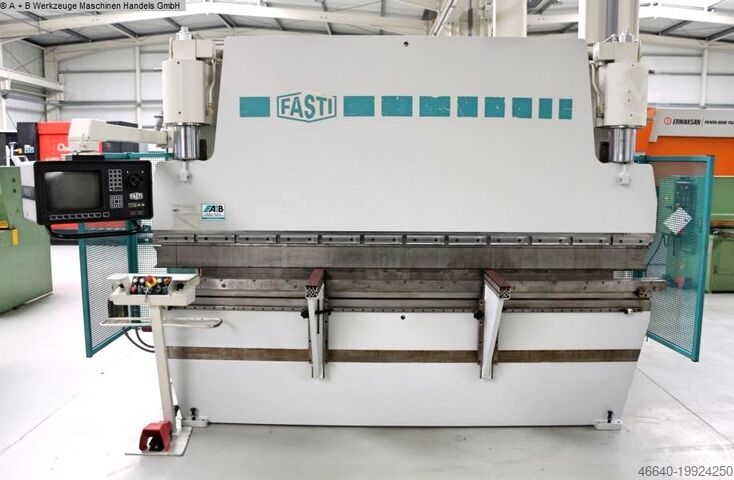

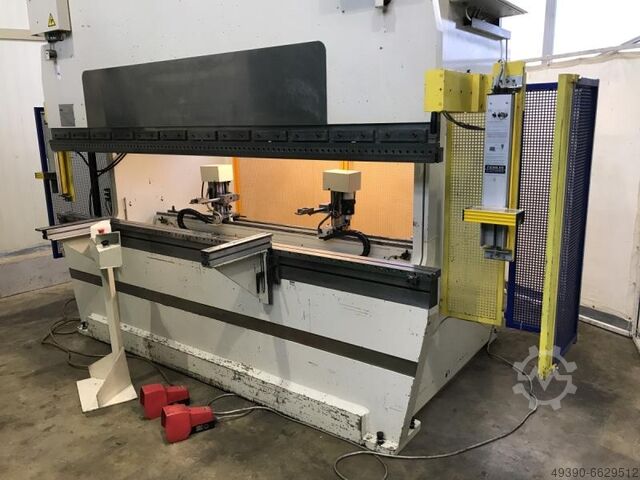

CNC Abkantpresse FASTI Typ 904-125/30

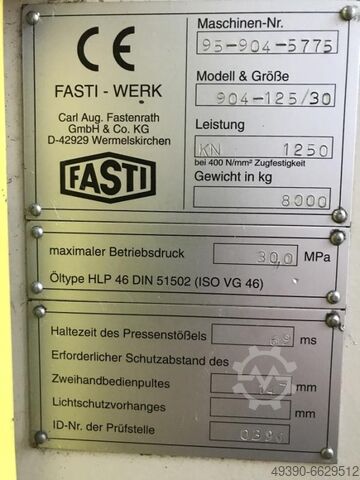

Fabr. Nr. 95-904-5775 Baujahr 1995
Druckleistung 125 ton.
Arbeitslänge 3050 mm
Hub ca. 335mm
Ständerausladung 300 mm
Durchgang zwischen den Seitenständern 2550 mm
Werkzeug Einbauhöhe max. 465 mm (Öffnungsweite zwischen den Werkzeugaufnahme)
Tischbreite 90 mm (auf dem Tisch ist das Spannsystem montiert)
Tischhöhe über Fußboden 875 mm (910 mm mit Spannsystem)
Bsdshmmfkepfx Ah Ajlp
Hinteranschlag X-Achse 500 mm
Hinteranschlag R-Achse 115 mm
Hinteranschlag Z-Achse ca. 1950 mm
Senkgeschwindigkeit Y-Eilgang 90 mm/s
Senkgeschwindigkeit Y-Arbeitsgang 8,9 mm/s
Rückhubgeschwindigkeit Y-Rückzug 75 mm/s
Ölfüllung ca. 160 Liter
Motorleistung 18,5 kW
Netzanschluß 400 Volt, 50 Hz, 20 Amp.
- 7 Achsen CNC Steuerung DELEM Typ DA 58 mit LCD Bildschirm

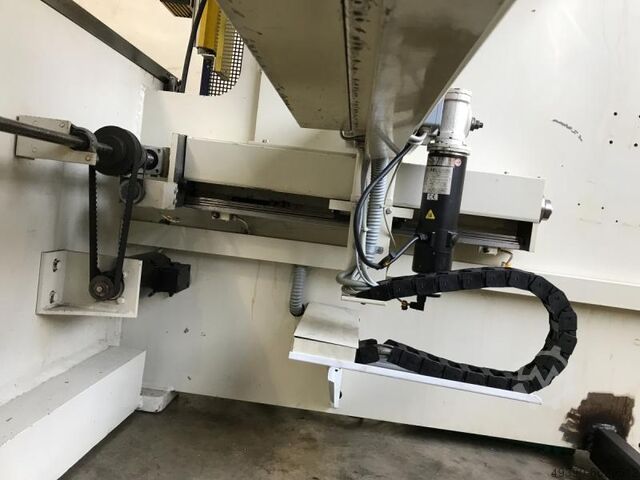

- 1 Achse für Hinteranschlag - Anschlagtiefe (X- Achse)
- 2 Achsen für Hinteranschlag - Anschlaghöhe (Finger R1 + Finger R2)
- 2 Achsen für Hinteranschlag - Anschlagfinger, seitlich verfahrbar (Finger Z1 + Finger Z2)
- 2 Achsen für Pressbalken mit Servoventilen und Meßsystem Y1 und Y2
- Bedienung über elektro Fußschalter und 2-Hand Schaltpult oder nur 2-Hand Schaltpult
- hydraulische Werkzeugklemmung für das Oberwerkzeug System TRUMPF, mit 20 mm Klemmnut
- hydraulische Werkzeugklemmung für das Unterwerkzeug mit 13 mm Tischnut, Tiefe 21 mm (Werkzeugzapfen 13 x 20 mm)
- Sicherheitslichtschranke FIESSLER, Typ AKAS
- 2 Stück Materialauflagearme vorne manuell seitlich verfahrbar und höhenverstellbar
- Elektroplan, Hydraulikplan, Benutzerhandbuch für Steuerung vorhanden
- Schaltschrank an der Maschine
- ohne Werkzeuge
Platzbedarf L x B x H 5000 x 2500 x 3050 mm
Transportabmessung L x B x H 5200 x 1900 x 2950 mm
Gewicht 8,5 ton.
guter Zustand
