Vertikaldrehmaschine

Emag VL3

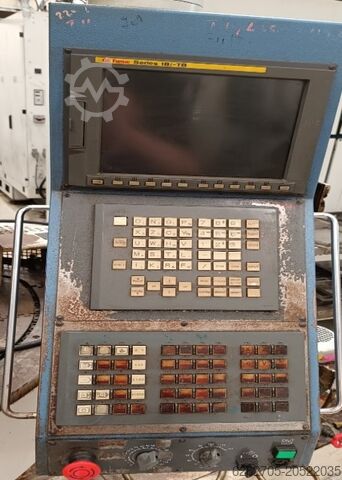

Zustand: einsatzbereit (gebraucht), Baujahr: 2008, Spindeldrehzahl (max.): 6.000 U/min, Gesamtgewicht: 6.500 kg, Fanuc 18ITB Werkstücke Durchmesser 130 mm, Länge 110 mm Spindeldrehzahl 7500 U/min 12-fach Revolver Gjdpfx Asx Irzvemljbp max. Werkzeugdrehzahl 6000 U/min Leistung 24 kW, Späneförderer

Zustand: generalüberholt (gebraucht), Baujahr: 2014, Funktionsfähigkeit: voll funktionsfähig, Gesamtbreite: 2.500 mm, Gesamtlänge: 4.500 mm, Gesamthöhe: 3.200 mm, Angeboten wird eine doppelspindlige Pick-up Drehmaschine EMAG VSC 250 DUO. Von diesem Maschinentyp sind 2 nahezu identische Maschinen verfügbar. Jede Maschine ist mit 2 unabhängigen Arbeitsspindeln und 2 EMAG Revolvern ausgerüstet. Auf der Maschine können sowohl 2 identische Bauteile mit dem selben Bearbeitungsschritt, als auch ein Bauteil in zwei aufeinander folgenden Bearbeitungsschritten gefertigt werden. Die VSC 250 DUO wird vor der Auslieferung generalüberholt und erhält eine Steuerungshochrüstung auf Siemens Sinumerik ONE. Je nach Bedarf kann die Maschine mit weiterer Peripherie (Späneförderer, Kühlmittelanlage, externe Automation, usw.) ausgestattet werden. STEUERUNG Siemens Sinumerik One TECHNISCHE DATEN Werkstückdurchmesser: max. 250 mm Werkstückhöhe: max. 150 mm Futterdurchmesser: 250/315 mm Umlaufdurchmesser: 350 mm Verfahrweg X-Achse: 745 mm Verfahrweg Z-Achse: 300 mm WERKZEUGTRÄGER Arbeitsraum 1 1x EMAG Scheibenrevolver, 12x VDI 50 ohne angetriebene Werkzeuge Gsdjr Nc Ufopfx Amlobp Arbeitsraum 2 1x EMAG Scheibenrevolver, 12x VDI 50 mit angetriebenen Werkzeugen Preis, Lieferzeit und Ausstattung der Maschine nach Absprache.

Zustand: gebraucht, Baujahr: 2017, Funktionsfähigkeit: voll funktionsfähig, Maschinen-/Fahrzeugnummer: 109242, Technische Daten: Arbeitsbereich # Spannfutterdurchmesser: 260 mm # Max. Werkstückgewicht: 150 kg # Schwenkdurchmesser: 280 mm # Werkstückdurchmesser/-höhe max.: 200/200 mm # X-Verfahrweg (Arbeitshub): 760 mm / Eilgang X: 60 m/min / Vorschubkraft: 6,9 kN # Z-Verfahrweg: 415 mm / Eilgang Z: 30 m/min / Vorschubkraft: 18,7 kN # Beladezeit: 5–6 Sek. # Standardisierte geschlossene Automation (Anzahl der Beladenester mit Werkstückdurchmesser): 14/(80…200), 18/(30…160), 30/(30…85) Hauptspindel # Spindel nach DIN 55026: Größe 6 # Max. Drehzahl: 4.500 U/min # Leistung bei 100 / 40 % ED: 25 / 18 kW # Drehmoment bei 100 / 40 % ED: 280 / 200 Nm Werkzeugträger mit angetriebenen Werkzeugen # Werkzeughalter Schaft nach DIN 69880: 12 - BMT65 # Anzahl Positionen: 12 # Maximale Werkzeuglänge inkl. Halter: 200 mm # Max. Drehzahl: 6.000 U/min # Max. Drehmoment bei 10 % ED: 27 Nm, 100 % ED: 14 Nm Elektrische Ausrüstung # Betriebsspannung: 400 – 480 V, 100 A # Anschlussleistung: 36 kVA Abmessungen # Gesamtmaße: Länge = 5.300 mm mit Späneförderer, Breite = 2.300 mm, Höhe = 3.650 mm # Gewicht: 9.000 kg Gbjdpfsxxit Uex Amlsp Hauptmerkmale und Fähigkeiten: # Vertikale Bauweise: Optimale Spanabfuhr und einfaches Be- und Entladen. # Steuerung: GE Fanuc FS 32i B # Hohe Präzision: Positioniergenauigkeit in X/Z ±0,001 mm mit Heidenhain-Maßstäben # Hauptspindel: Hohe Leistung und großer Drehzahlbereich # Prozesskontrolle: Messtaster Marposs T25 # Automatisches Be-/Entladen: Emag O-Typ, Werkstücke werden über integrierte Automation zugeführt und entnommen # Angetriebene Werkzeuge: Erweiterter Bearbeitungsbereich für Bohren und Fräsen # Werkzeugstandzeitüberwachung mit Ersatzwerkzeugverwaltung # Späneförderer & Kühlschmierstoff-Filteranlage (Mikronfilter, Papierfilter, 40 bar – filtert bis zu 2 Maschinen) # Vollständig geschlossener Arbeitsraum, Beleuchtung im Arbeitsbereich # Dokumentation: Elektronisch verfügbar, Handbuch unvollständig Maschinenzustand: IN BETRIEB

Zustand: gebraucht, Baujahr: 2017, Funktionsfähigkeit: voll funktionsfähig, Maschinen-/Fahrzeugnummer: 109239, Technische Daten: Arbeitsbereich # Spannfutterdurchmesser: 260 mm # Max. Werkstückgewicht: 150 kg # Umlaufdurchmesser: 280 mm # Max. Werkstückdurchmesser/-höhe: 200/200 mm # X-Achse Verfahrweg (Arbeitsweg): 760 mm / Eilgang X: 60 m/min / Vorschubkraft: 6,9 kN # Z-Achse Verfahrweg: 415 mm / Eilgang Z: 30 m/min / Vorschubkraft: 18,7 kN # Beladezeit: 5-6 Sek. # Standardisierte geschlossene Automatisierung (Anzahl der Beladenester nach Werkstückdurchmesser: 14/(80...200), 18/(30...160), 30/(30...85)) Hauptspindel # Spindel nach DIN 55026: Größe 6 # Max. Drehzahl: 4.500 U/min # Motorleistung bei 100/40% ED: 25/18 kW Gbodpfoxxir Dsx Amlep # Drehmoment bei 100/40% ED: 280/200 Nm Werkzeughalter mit angetriebenen Werkzeugen # Schaftwerkzeughalter nach DIN 69880: 12 - BMT65 # Anzahl der Positionen: 12 # Maximale Werkzeuglänge inkl. Halter: 200 mm # Maximale Drehzahl: 6.000 U/min # Maximales Drehmoment (10% ED): 27 Nm, (100% ED): 14 Nm Elektrische Ausrüstung # Betriebsspannung: 400 - 480 V, 100 A # Anschlussleistung: 36 kVA Abmessungen # Maße gesamt: Länge = 5.300 mm mit Späneförderer, Breite = 2.300 mm, Höhe = 3.650 mm # Gewicht: 9.000 kg Hauptmerkmale und -fähigkeiten: # Vertikalausführung: Optimale Spanabfuhr und einfache Be-/Entladung. # Steuerung: GE Fanuc FS 32i B # Hohe Präzision: Positioniergenauigkeit in X/Z-Achse ±0,001 mm dank Heidenhain-Linearmaßstäben # Hauptspindel: Hohe Leistung und großer Drehzahlbereich # Prozesskontrolle: Messtaster Marposs T25 # Automatisiertes Be- und Entladen: EMAG O-Type Teilezu- und -abführung über integrierte Automation # Angetriebene Werkzeuge: Erweiterung des Bearbeitungsbereichs um Bohren und Fräsen # Werkzeugstandzeitüberwachung mit Ersatzwerkzeugverwaltung # Späneförderer & Kühlschmierstoff-Filtereinheit: Micronfilter mit Papierfilter, 40 bar Pumpen (für 2 Maschinen geeignet) # Vollständig gekapselter Arbeitsraum, Beleuchtung im Arbeitsbereich # Dokumentation: Elektronisch verfügbar, gedruckt unvollständig Maschinenstatus: BETRIEB

Zustand: einsatzbereit (gebraucht), Baujahr: 2017, Betriebsstunden: 15.208 h, Verfahrweg X-Achse: 730 mm, Verfahrweg Y-Achse: 730 mm, Verfahrweg Z-Achse: 880 mm, Gesamtgewicht: 12.000 kg, Spindeldrehzahl (max.): 15.000 U/min, Leistung des Spindelmotors: 21.000 W, Anzahl der Achsen: 4, Diese 4-Achsen-DMG MORI NHX 5000 wurde 2017 hergestellt. Sie verfügt über eine maximale Spindeldrehzahl von 15.000 U/min und einen Verfahrweg von 730 mm in der X- und Y-Achse, mit einem Z-Achsen-Verfahrweg von 880 mm. Die Maschine verfügt über eine robuste Palettengröße von 500 x 500 mm und eine Werkzeugkapazität von 40 Werkzeugen. Wenn Sie auf der Suche nach hochwertigen Bearbeitungsmöglichkeiten sind, sollten Sie das DMG MORI NHX 5000 Horizontal-Bearbeitungszentrum in Betracht ziehen, das wir zum Verkauf anbieten. Kontaktieren Sie uns für weitere Details. • Spindeldrehmoment: 111 Nm (kontinuierlich 85 Nm) • Werkzeughalter: BT40 • Werkzeugkapazität: 40 Werkzeuge (optionales Magazin 60 Werkzeuge) • Eilgang (X/Y/Z): 60 m/min • Beschleunigung (X/Y/Z): 1G • Palettengröße: 500 x 500 mm • Anzahl der Paletten: 2 • Automatischer Drehpalettenwechsler: 2 Stationen • NC-Tisch B-Achse: Direktantrieb, Indexierung 0,001°, max. Geschwindigkeit 100 U/min • Maximale Palettenlast: Standard 500 kg (optional 700 kg) • Direktes Wegmesssystem; Linearmaßstab Standard • Steuerung: CELOS Siemens 840D sl mit 21,5" ERGOline Multitouch-Display • Elektronisches Handrad: Siemens • Kühlmittel durch Spindelvorbereitung bis zu 70 bar • Renishaw Messtaster OMP60 • Werkzeugbruch-Erkennungssystem • Maschinenstatus-Signallampe • Wasser-Glykol-Spindelkühlung • Anwendungs-Tuning-Zyklus (ATC) • Maschinenbett: 3-Punkt-Auflage • Stromanschluss: L1 L2 L3 N PE • Angeschlossene Last: 46 kVA • Maximaler Eingangsstrom: 67 A • Absicherung: 125 A • Kurzschlussstrom: 1,25 kA • Maximale Versorgungsspannung: 4,0 kV • Versorgungsspannung: 400 V ±10 % • Frequenz: 50 Hz • Steuerspannung: AC 230 V / DC 24 V • Betriebszeit: 27.715 h • Spindelstunden: 15,208 h Gbsdpfx Aoyt Hwzjmlsp Zusätzliche Ausstattung • Knoll KF110/700 • Knoll Strömungswächter • Hochdruck-Kühlmittelanlage • 2x Spanntürme (250 x 250 x 650 mm) TRIAG inkl. Zubehör • 95x Werkzeughalter HSK63 (verschiedene Spannmittel) Technical Specification Taper Size BT 40

Zustand: reparaturbedürftig (gebraucht), Baujahr: 2017, Funktionsfähigkeit: nicht funktionsfähig, Maschinen-/Fahrzeugnummer: 108113, Technische Daten: Arbeitsbereich - Maximaler Durchmesser der Spannplatte: 160 mm - Maximaler Drehdurchmesser: 160 mm - Maximaler Bearbeitungsdurchmesser: 100 mm - Maximale Werkstücklänge: 150 mm - X-Achse Verfahrweg: 700 mm / Eilgang X: 60 m/min - Z-Achse Verfahrweg: 375 mm / Eilgang Z: 30 m/min - Standardgeschlossene Automation (Anzahl der Ladeplätze je Werkstückdurchmesser: 14/(80...200), 18/(30...160), 30/(30...85)) Hauptspindel - Spindel nach DIN 55026: Größe A5 - Maximaldrehzahl: 6000 min⁻¹ - Leistung bei 100/40% Einschaltdauer: 18,1 / 13,9 kW Gbjdpfexxip Aox Amlsp - Drehmoment bei 100/40% Einschaltdauer: 77 / 59 Nm Werkzeughalter mit angetriebenen Werkzeugen - Zylindrische Schaftaufnahmen nach DIN 69880: 12 - BMT65 - Anzahl Positionen: 12 - Maximale Werkzeuglänge inkl. Halter: 190 mm - Maximale Drehzahl: 6000 min⁻¹ - Max. Drehmoment bei 10% ED: 27 Nm, 100% ED: 14 Nm Elektrische Ausrüstung - Betriebsspannung: 400 - 480 V, 80 A - Anschlussleistung: 27 kVA Abmessungen - Gesamtmaße: Länge=4350 mm (mit Späneförderer), Breite=1600 mm, Höhe=2500 mm - Gewicht: 5500 kg Hauptmerkmale und Besonderheiten: - Vertikale Bauweise: Optimale Spanabfuhr und einfaches Be- und Entladen - Steuerung: GE Fanuc FS 32i B - Hohe Präzision: Positioniergenauigkeit in X-/Z-Achse ±0,001 mm, Heidenhain-Linearmaßstäbe - Hauptspindel: Hohe Leistung und großer Drehzahlbereich - In-Prozess-Kontrolle: Messeinrichtung Marposs T25 - Automatisiertes Be- und Entladen: Werkstücke werden automatisch zugeführt und entnommen - Angetriebene Werkzeuge: Option für Bohr- und Fräsbearbeitung - Werkzeugstandzeitüberwachung/Schwestertool-Management - Späneförderer & Kühlmittel-Filtrationseinheit Knoll mit Papierfilter, 40-Bar-Pumpen (geeignet zur Versorgung von 2 Maschinen) - Komplett geschlossener Arbeitsraum, Beleuchtung im Arbeitsbereich - Dokumentation: Elektronisch verfügbar; Buch nicht vollständig Maschinenzustand: NICHT FUNKTIONSFÄHIG - LT-Motor defekt, reparierbar - Bedienpult, Sicherheitsschalter & 2 Taster defekt, müssen ersetzt werden

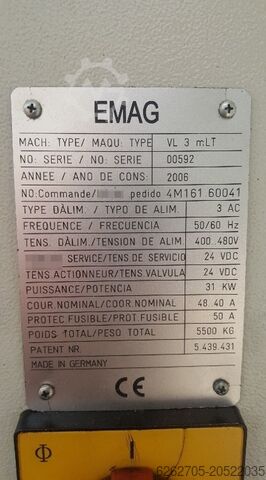

Zustand: reparaturbedürftig (gebraucht), Baujahr: 2006, Funktionsfähigkeit: nicht funktionsfähig, Maschinen-/Fahrzeugnummer: 00592, Technische Daten: Arbeitsbereich # Maximaler Durchmesser des Spannfutters: 200 mm # Maximaler Bearbeitungsdurchmesser: 130 mm # Maximale Werkstücklänge: 110 mm # Verfahrweg X-Achse: 400 mm / Eilgang X: 60 m/min # Verfahrweg Z-Achse: 200 mm / Eilgang Z: 30 m/min # Standardgeschlossene Automation (Anzahl der Beladenester nach Werkstückdurchmesser: 14/(80...200), 18/(30...160), 30/(30...85)) Hauptspindel # Spindel nach DIN 55026: Größe 6 # Maximale Drehzahl: 7.500 U/min # Leistung bei 100 / 40% ED: 18 / 27 kW # Drehmoment bei 100 / 40% ED: 202 / 303 Nm Godpfx Aoxwlbxemlebp Werkzeugrevolver mit angetriebenen Werkzeugen # Werkzeugaufnahmen mit Zylindrischem Schaft nach DIN 69880: 12 - VDI40 # Anzahl der Positionen: 12 # Maximale Werkzeuglänge inkl. Halter: 190 mm # Maximale Drehzahl: 6.000 U/min # Maximales Drehmoment bei 10% ED: 37 Nm, 25% ED: 26 Nm, 100% ED: 14 Nm Elektrische Ausrüstung # Betriebsspannung: 3x 400 - 480 V, 50A # Anschlussleistung: 31 kW Abmessungen # Gesamtabmessungen: Länge = 2680 mm (3820 mm mit Späneförderer), Breite = 2040 mm, Höhe = 2400 mm # Gewicht: 5.500 kg Hauptmerkmale und Fähigkeiten: # Vertikale Bauweise: Optimale Spanabfuhr und einfaches Be- und Entladen # Steuerung: GE Fanuc Serie 18i TB # Hohe Präzision: Positioniergenauigkeit in X-, Z- und Y-Achse ±0,001 mm (Heidenhain Linearmaßstäbe) # Hauptspindel: Hohe Leistung und großer Drehzahlbereich # Automatisiertes Be- und Entladen: Teilezuführung und -entnahme über integrierte Automation # Angetriebene Werkzeuge: Ermöglichen Bohren und Fräsen zusätzlich zur Drehbearbeitung # Späneförderer # Dokumentation: Elektronisch nicht verfügbar / Buch vorhanden Maschinenzustand: NICHT FUNKTIONSFÄHIG # Motor für angetriebene Werkzeuge defekt # Getriebe für angetriebene Werkzeuge defekt

Zustand: wie neu (Ausstellungsmaschine), Baujahr: 2024, Funktionsfähigkeit: voll funktionsfähig, Arbeitsbereich Schleiflänge : 250 mm Spitzenhöhe : 100 mm Werkstückgewicht : 30 kg Z-Achse : 350 mm Tischverstellung : 8 ° Grad Gbedpfx Ajvz Snkomlsp X-Achse : 190 mm Schleifspindel Schleifscheibendurchmesser max. : 500 mm Schleifscheibenbreite max. : 80 mm Schleifscheibenbohrung : 127 (203) Leistung Schleifscheibenmotor : 5,5 kW Umfangsgeschwindigkeit : 50 m/s Schutzhaube für Schleifscheibe : D500 x 80mm Werkstückspindel Drehzahl : 1 - 2.000 1/min Aufnahme Werkstückspindel : MK4 Reitstock Aufnahme Reitstockpinole : MK3 Hublänge Reitstockpinole : 30 mm Zylinderfeinverstellbereich : ± 0,04 Ausstattung Papierbandfilteranlage Spühlpistole mechanische Dunstabsaugung

Zustand: gebraucht, Baujahr: 2014, 2 Vertikaldrehmaschinen (Tandem) Fabrikat EMAG Typ VL 3 Bj. 2014 Steuerung Fanuc 31/32 i TECHNISCHE DATEN DER MASCHINE VL3 (Irrtümer vorbehalten) ARBEITSBEREICH Futterdurchmesser mm 170 Umlaufdurchmesser mm 210 X-Weg mm 400 Z-Weg mm 200 LADEZEIT (abhängig vom Spannmittel) Sek. 2-4 HAUPTSPINDEL Spindelflansch nach DIN 55026 Größe 5 Spindellagerung - Ø vorn mm 80 maximale Drehzahl min-1 7500 HAUPTANTRIEB AC-Asynchronmotor 40 / 100% ED kW 25 / 16 volle Leistung ab Spindeldrehzahl 100% ED min-1 1800 Moment 40 / 100% ED Nm 134 / 85 VORSCHUBANTRIEB Eilganggeschwindigkeit, X m/min 60 Eilganggeschwindigkeit, Z m/min 30 Vorschubkraft in X und Z kN 5 Kugelrollspindel - Ø in X/ Z mm 40 SCHEIBENREVOLVER Zylinderschaftaufnahme DIN 69880 12fach Schaft-Ø mm 40 ELEKTRISCHE AUSRÜSTUNG nach VDE 0113 Betriebsspannung V 400 Steuerspannung - Gleichstrom V 24- Wechselstrom V 230 Frequenz Hz 50 Anschlußleistung ohne Lifetool / mit Lifetool kW 28 / 31 Zuleitungssicherung A 50 ABMESSUNGEN UND GEWICHT Länge mm 2500 Länge inkl. Spändeförderer mm 3600 Breite mm 1900 Höhe mm 2300 Gewicht kg ca. 5500 Außerhalb des Arbeitsraumes liegende Linear-Rollenführungen in der X-Achse. PORTALSCHLITTEN INKLUSIVE SCHLITTENFÜHRUNG Aufnahme der Motorspindel AC-Synchronantriebe der X- und Z-Achse, Gekapselte Linear-Meßsysteme. Auflösung aller Längsachsen 0,001 mm. Absolut messend. Eilganggeschwindigkeit: X-Achse 60 m/min Z-Achse 30 m/min 1 MOTORSPINDEL Größe 5 DIN 55026 Drehzahl max. 1/min 7.500 Leistung bei 40/ 100 % ED KW 25/16 Drehmoment 40 / 100 % ED Nm 134/ 85 HYDRAULIKAGGREGAT mit Zahnradpumpe. ZENTRALE ÖLVERSORGUNG zur Schmierung der Kugelrollspindeln und Rollenumlaufführungen. KÜHLAGGREGAT Das Kühlaggregat steuert den Wärmehaushalt der Maschine. Motorspindel, Revolver und Schaltschrank werden auf Umgebungstemperatur gehalten WERKZEUGTRÄGERSYSTEM 1 SCHEIBENREVOLVER 12FACH Gjdpfxeytn Emo Amljbp mit Aufnahmebohrungen ø40 DIN 69880. Kürzeste Schwenkzeit mit elektromotorischem Schwenkantrieb. Gekühlt für konstante Genauigkeit Innere Kühlmittelzufuhr zum Werkzeug in Bearbeitungsposition. WERKSTÜCKSPEICHER UND TRANSPORTSYSTEM 1 UMLAUFENDE WERKSTÜCKZUFÜHRUNG Speicherkapazität: 27 Werkstücke mit Ø 30 - 85 mm oder 18 Werkstücke mit Ø 30 - 130 mm Werkstückhöhe max. 100 mm. Ladehöhe 1020 mm. Kettentaktband mit Transportprismen. Die Werkstücke werden zur Übernahme durch das Spannmittel NC-gesteuert positioniert. Die Pick-up-Spindel greift die Rohteile vom umrüstfrei ausgeführten Werkstückspeicher- und Transportband. KÜHLSCHMIERMITTEL UND ENTSORGUNGSSYSTEM 1 KÜHLSCHMIERMITTEL-VERSORGUNG mit integriertem Kühlschmiermittelbehälter, Inhalt ca. 300 l, Kühlmittelfilter. Kühlschmierstoffpumpe Förderleistung ca. 80 l/min bei 7 bar. 1 SPÄNEFÖRDERER Späneabwurfhöhe 1250 mm, Scharnierbandausführung. 1 EMULSIONSNEBELABSAUGUNG aus dem Arbeitsraum ZUSATZEINRICHTUNGEN UND AUSBAUSTUFEN WERKSTÜCKSPEICHER UND TRANSPORTSYSTEM 1 SCHNITTSTELLE ZUR EMAG UMSETZ- UND WENDEEINRICHTUNG OP20 KÜHLSCHMIERMITTEL UND ENTSORGUNGSSYSTEM 1 SPÜLDÜSEN Arbeitsraum 2x und Grundkörper 1x. HYDRAULIK UND PNEUMATIK 1 WARTUNGSEINHEIT FÜR DRUCKLUFT mit Anbau 1 ABBLASEN DER PICK-UP EINRICHTUNG- mit 2 Düsen- OHNE Wartungseinheit (siehe WARTUNGSEINHEIT FÜR DRUCKLUFT

Zustand: werkstattüberholt (gebraucht), Baujahr: 2001, Funktionsfähigkeit: voll funktionsfähig, Eingangsspannung: 400 V, Jahr der letzten Überholung: 2023, Beschreibung Allgemein: Baujahr: 2001/2023 Hersteller: Emag Maschinentyp: VL3 Technische Daten: Steuerung: Fanuc 21i-T Umlaufdurchmesser: ca. 210 mm Maximale Drehzahl 6.500 1/min Revolver: VDI 40 mm, 12 Stationen Die Maschine hat kein Life-Tool. Scharnierbandspäneförderer Spindelaufnahme: GR. 5 Umlaufendes Teileband. Maschinengewicht: ca. 5,5 t Bei dieser Überholung wurden im Jahr 2023 folgende Arbeiten durchgeführt: Gbjdpfx Ametpu Szjljp -Maschine wurde komplett zerlegt, gereinigt und neu lackiert, -Hauptspindel wurde neu gelagert -In X-Achse und Z-Achse wurden die Führungen und Führungsschuhe erneuert -Die Kugelrollspindel in X- Achse und Z-Achse wurde neu ersetzt -Neues Aggregat für Zentralschmierung und neue Schläuche -Hydraulikaggregat wurde überprüft und gewartet. Antriebskupplung zwischen Motor und Pumpe wurde neu ersetzt -Kühlaggregat wurde überprüft und gewartet: Temperaturdifferenzregler wurde ersetzt - Spannzylinder wurde neu gelagert und abgedichtet. -Getriebe der A-Achse wurde neu gelagert und Kupplung zwischen Motor und Getriebe neu ersetzt -Elektroschrank wurde gereinigt -Bedientafel wurde neu ersetzt -Neuer Bildschirm -Neue Innenbeleuchtung -Revolver wurde zerlegt, Verschleißteile geprüft, gereinigt und neu abgedichtet -Revolvergeber und Geberrad gereinigt -Längenmesssysteme in X-Achse und Z-Achse zerlegt und gereinigt -Federn von Pickup-Station neu ersetzt -Motoren von X-Achse und Z-Achse wurden auf Lagerschaden geprüft -Die Scheiben an Arbeitstüre wurden ersetzt. -Späneförderer wurde komplett zerlegt, neu gelagert, gereinigt und lackiert -Selbstverständlich wurden auch diverse Kleinteile bei der Maschine ersetzt Das Produkt wurde von uns mit größter Sorgfalt beschreiben. Die Beschreibung ist unverbindlich und sollte bei einer Besichtigung überprüft werden.

Zustand: sehr gut (gebraucht), Baujahr: 2019, Betriebsstunden: 403 h, Funktionsfähigkeit: voll funktionsfähig, Drehlänge: 1.200 mm, Spindelbohrung: 120 mm, Steuerungsmodell: Siemens 840 Dsl, Ausstattung: Dokumentation/Handbuch, Technische Daten: Drehlänge 1200 mm Spannfutter Durchmesser 350 mm Arbeitshub X oben/unten 200 mm Arbeitshub Y. Achse 210 mm (+130/-80) Arbeitshub Z. Achse 1200 mm Maximale Verfahrgeschwindigkeit W/X/Y/Z Meter/Minute 45/40/40/46 Kugelgewindedurchmesser W/X/Y/Z mm 40/40/40/40 Profil Schienen Führung, B/X/Y/Z mm 45/45/45/55 Werkzeugflugkreis 700 mm Maximale Spitzenweite 1200 mm Hauptspindel/ Gegenspindel Spindellagerdurchmesser 120 mm/160 mm Spindeldurchlass 65/105 mm Spindelbohrung Durchmesser 80/120 mm Spindelflansch/ Spindelkopf DIN 55026 A6 / A8 Antriebsleistung 100 % ED 22 KW/67,4 Antriebsleistung, 40 % ED 24 KW/80 Nenndrehzahl 1400 U/min Drehzahl Max. 5.700 U/min Drehmoment 100% ED 150 nm/ 585 Drehmoment 40% ED 191 nm/795 C-Achse Auflösung 0,001 grad Beide Revolver: Werkzeugaufnahme: VDI 40 Drehzahl max. U/min 6000 torque drive 12.000 speed drive Antriebsleistung max. kW: 28,5 torque drive 23,5 speed drive Drehmoment max. (25% ED) Nm: 85 torque drive 56 speed drive Abmessungen: Gedovw Upcspfx Amljbp 4500 x 2500 x 2500 Gewicht ca. 16000 Kg Steuerung: Siemens 840 Dsl

Zustand: einsatzbereit (gebraucht), Baujahr: 2007, Betriebsstunden: 5.426 h, Funktionsfähigkeit: voll funktionsfähig, Maschinen-/Fahrzeugnummer: 101098, Verfahrweg X-Achse: 400 mm, Verfahrweg Z-Achse: 200 mm, Werkstücklänge (max.): 130 mm, TECHNISCHE DETAILS Verfahrweg X-Achse: 400 mm Arbeitshub X-Achse: 150 mm Verfahrweg Z-Achse: 200 mm Futterdurchmesser: 160 mm Umlaufdurchmesser: max. 200 mm Bearbeitungsdurchmesser: max. 130 mm Teilelänge: max. 110 mm Hauptspindel Spindelflansch nach DIN 55026: Größe 5 Spindellagerung, Durchmesser vorn: 80 mm Drehzahl, Hybridlager: max. 6.000/7.500 U/min Hauptantrieb AC-Asynchronmotor: 1MB200E Indramat Niedervolttechnik: Fanuc Leistung bei 100/40 % ED: 16/24 kW Drehmoment bei 100/40 % ED: 102/153 Nm Eckdrehzahl: 1.500 U/min Vorschubantrieb Eilganggeschwindigkeit X: 60 m/min Eilganggeschwindigkeit Z: 30 m/min Vorschubkraft X und Z: 5 kN Kugelrollspindeldurchmesser X und Z: 40 mm Beschleunigung X/Z: 5/5 m/s² Werkzeugträger Zylinderschaftaufnahme nach DIN 69880: 12-fach Gsdpfx Asy T Iupemljbp Schaftdurchmesser: 40 mm Werkzeuglänge inkl. Halter: max. 190 mm Flugkreis: max. 740 mm Flugkreis Lifetool: max. 620 mm Werkzeugträger mit angetriebenen Werkzeugen Zylinderschaftaufnahme nach DIN 69880: 12-fach Schaftdurchmesser: 40 mm Drehzahl: max. 6.000 U/min Eckdrehzahl: 3.000 U/min Drehmoment bei 10 % ED: max. 37 Nm Drehmoment bei 25 % ED: max. 26 Nm Drehmoment bei 100 % ED: max. 14 Nm MASCHINEN-DETAILS Geschlossene Standardautomation Anzahl Schlepprahmen bei Werkstückdurchmesser 27 mm: 85 Anzahl Schlepprahmen bei Werkstückdurchmesser 18 mm: 130 Zulässige Gesamtbeladung: max. 120 kg Pick-up-Schalttakt gedrückt: 1 mm Pick-up-Schalttakt überdrückt NOT-AUS: 5 mm Pick-up-Federweg: max. 30 mm Kettenlänge: 162 Zoll Kettenteilung: 25,4 mm Kettenspannung bei 27 Schlepprahmen: 400 N Kettenrad: Z = 30 Getriebeübersetzung: i = 100 Motorumdrehung/Bandumdrehung: 540 Ladezeit: 2–4 s Elektrische Ausrüstung Betriebsspannung: 400–480 V Steuerspannung Gleichstrom: 24 V Steuerspannung Wechselstrom: 230 V Frequenz: 50/60 Hz Anschlussleistung: 31 kW Zuleitungssicherung: 50 A Ausführung der Elektrik: VDE 0113 Betriebsstunden: 5.426 h

Zustand: sehr gut (gebraucht), Baujahr: 2014, Steuerung Fanuc 31/32 i Stück auf Lager 2 Futterdurchmesser 170 mm Umlaufdurchmesser 210 mm x-Weg 400 mm z-Weg 200 mm Länge 2500 mm Gbsdpjyvvupjfx Amlsp Breite 1900 mm Höhe 2300 mm Gewicht 5500 kg HAUPTSPINDEL Spindelflansch nach DIN 55026 Größe 5 Spindellagerung - Ø vorn mm 80 maximale Drehzahl min-1 7500 HAUPTANTRIEB AC-Asynchronmotor 40 / 100% ED kW 25 / 16 volle Leistung ab Spindeldrehzahl 100% ED min-1 1800 Moment 40 / 100% ED Nm 134 / 85 VORSCHUBANTRIEB Eilganggeschwindigkeit, X m/min 60 Eilganggeschwindigkeit, Z m/min 30 Vorschubkraft in X und Z kN 5 Kugelrollspindel - Ø in X/ Z mm 40 SCHEIBENREVOLVER Zylinderschaftaufnahme DIN 69880 12fach Schaft-Ø mm 40 ELEKTRISCHE AUSRÜSTUNG nach VDE 0113 Betriebsspannung V 400 Steuerspannung - Gleichstrom V 24- Wechselstrom V 230 Frequenz Hz 50 Anschlußleistung ohne Lifetool / mit Lifetool kW 28 / 31 Zuleitungssicherung A 50 LADEZEIT (abhängig vom Spannmittel) Sek. 2-4 Länge inkl. Spändeförderer Preis: ab Standort ohne Verladung 55.000,-- Euro netto zuzüglich Mwst Preis : ab Lager 65,000,—Euro netto zuzüglich Mwst

Zustand: gebraucht, Baujahr: 1999, Technische Details: Drehdurchmesser über Bett: 554 mm Drehdurchmesser über dem Planschlitten: 370 mm Drehlänge: 1000 mm Spitzenweite: 1100 mm Steuerung: Fanuc 210i Längsweg(z-Achse): 1000 mm Querhub (x-Achse): 290 mm Drehzahl: 16 - 1800 U/min Spindelhub: 178 mm Vorschub:: 10 m/min. Spindeldurchlass: 104 mm Spindelnase: D1 - 11 Gjdjv Azdwopfx Amlebp Reitstockaufnahme ISO: 6 MT Spindelmotor: 11/7,5 kW Anschlußspannung: 380 V elektrische Ausführung - Spannung/Frequenz: 3 Ph / 400 V / 50 Hz V/Hz Gesamtleistungsbedarf: 11 kW Maschinengewicht ca.: 4,0 t Abmessung Maschine ca. LxBxH: 3,3 x 1,8 x 1,7 m

Baujahr: 2004, Zustand: einsatzbereit (gebraucht), Insgesamt stehen drei Vertikaldrehmaschinen EMAG zur Verfügung. Futterdurchmesser: 200mm, max. Umlaufdurchmesser: 200mm, Verfahrweg X/Z: 200mm/400mm, Drehzahl: 7500U/min, Werkzeugplätze: 12. Maschinendimensionen X/Y/Z: ca. 2450mm/1900mm/2300mm, Gewicht: ca. 5500kg, Steuerung: Fanuc. Inklusive Absaugung und Späneförderer. Dokumentation vorhanden. Eine Besichtigung vor Ort ist möglich. Gbjdpfx Asygmdbjmlop
