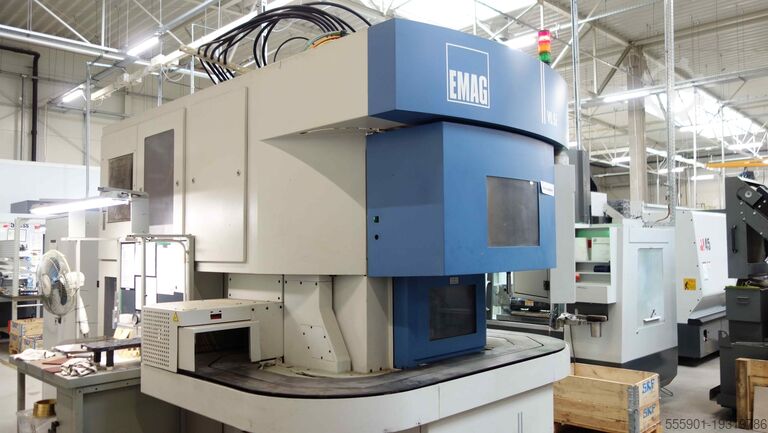

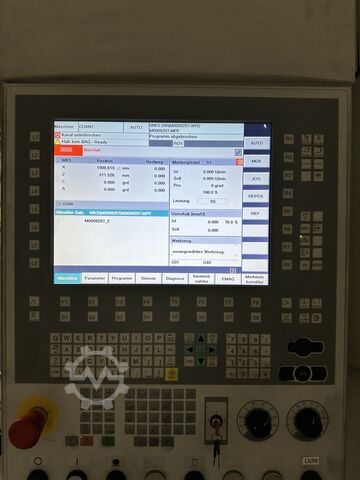

CNC-Vertikaldrehmaschine

EMAG VL 5i

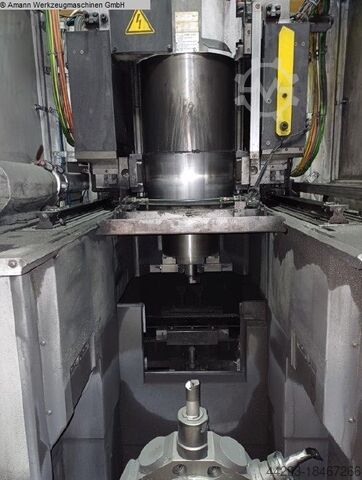

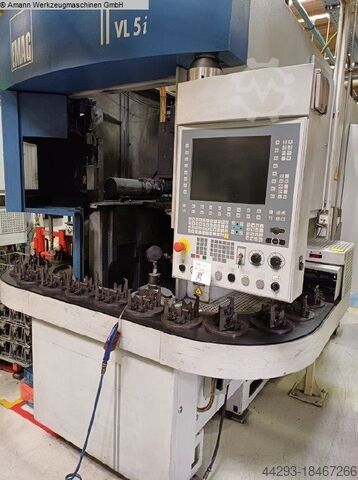

Baujahr: 2010, Zustand: einsatzbereit (gebraucht), Eine vertikale CNC-Drehmaschine Emag steht zur Verfügung. Drehzahl: 4500U/min, Werkzeugplätze: 12, Verfahrweg X/Z: 570mm/200mm, max. Futterdurchmesser: 260mm, max. Drehdurchmesser: 260mm, max. Bearbeitungsdurchmesser: 220mm, max. Werkstücklänge: 110mm, Eilgang X: 60m/min, Eilgang Z: 30m/min, Vorschubskraft: 5,5kN, max. Werkstückgewicht: 120kg, Gewicht: ca. 6500kg, Steuerung: Siemens Sinumerik 840. Dokumentation vorhanden. Eine Besichtigung vor Ort ist möglich. Gusdpfxjzl Em Dj Am Ejd

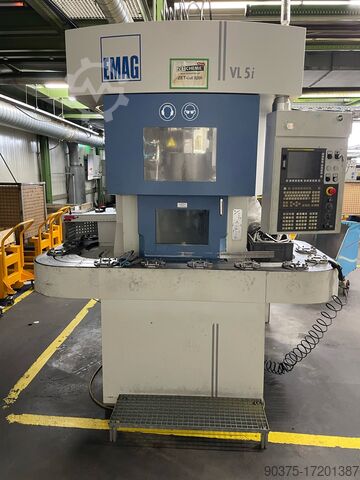

Zustand: reparaturbedürftig (gebraucht), Baujahr: 2011, Funktionsfähigkeit: nicht funktionsfähig, Maschinen-/Fahrzeugnummer: 102920, Technische Daten: Arbeitsbereich # Maximaler Durchmesser des Spannfutters: 250 mm # Maximaler Drehdurchmesser: 270 mm # Maximaler Bearbeitungsdurchmesser: 220 mm # Maximale Werkstücklänge: 175 mm # Verfahrweg X-Achse: 660 mm / Eilgang X: 60 m/min # Verfahrweg Z-Achse: 300 mm / Eilgang Z: 30 m/min # Standardisierte geschlossene Automation (Anzahl der Beladenester für Werkstückdurchmesser ,14/(80...200), 18/(30...160), 30/(30...85)) Hauptspindel # Spindel gemäß DIN 55026: Größe 6 # Maximaldrehzahl: 4500 U/min # Leistung bei 100/40% Einschaltdauer: 18 / 27 kW # Drehmoment bei 100/40% Einschaltdauer: 202 / 303 Nm Gedpfx Amjxxiwyj Eoud Werkzeugträger mit angetriebenen Werkzeugen # Zylinder-Schaftaufnahmen gemäß DIN 69880: 12 - VDI40 # Anzahl der Werkzeugpositionen: 12 # Maximale Werkzeuglänge inkl. Halter: 190 mm # Maximaldrehzahl: 6000 U/min # Maximales Drehmoment bei 10% ED: 37 Nm, 25% ED: 26 Nm, 100% ED: 14 Nm Elektrische Ausrüstung # Betriebsspannung: 400 V # Anschlussleistung: 36 kW / 80A Abmessungen # Gesamtmaße: Länge=3120 mm (4185 mm mit Späneförderer), Breite=2266 mm, Höhe=3200 mm # Gewicht: 7500 kg Hauptmerkmale und Leistungsmerkmale: # Vertikale Bauweise: Optimale Spanabfuhr und einfache Be-/Entladung. # Steuerung: Siemens 840D # Hohe Präzision: Positioniergenauigkeit der Achsen X, Z und Y ±0,001 mm (Heidenhain Linear-Glasmaßstäbe) # Hauptspindel: Hohe Leistung und großer Drehzahlbereich. # Automatisiertes Be-/Entladen: Werkstücke werden über integrierte Automation zugeführt und entnommen. # Angetriebene Werkzeuge: Nutzung von angetriebenen Werkzeugen für Bohr- und Fräsoperationen möglich. # Werkstückerkennungssensor mit Druckluft-Messdorn durch Spindel: SMW Autoblock Linear Positionssensor LPS-X # Prozesskontrolle: Marposs T25 # Späneförderer # Kühlschmiermittel-Kühlung: Texa Modell TCW55PMSBXMF000 max. 30 bar Zulauf # Kühlschmiermittel-Filtration mit "Papier"-Filter: Micron Filter Modell EVO500Pro+KMT150, 550 Liter, 80 l/min # Dokumentation: Elektronisch & gedruckt verfügbar Maschinenzustand: NICHT FUNKTIONSFÄHIG # Motor für angetriebene Werkzeuge (Lifetool) defekt # Führungsbahnen und Schlitten X & Z Achse # Hydraulischer Druckausgleichsblock

Zustand: gebraucht, Baujahr: 2011, Funktionsfähigkeit: voll funktionsfähig, Maschinen-/Fahrzeugnummer: 102821, Technische Merkmale: Arbeitsbereich # Maximaler Durchmesser der Spannplatte: 250 mm # Maximaler Drehdurchmesser: 270 mm # Maximaler Bearbeitungsdurchmesser: 220 mm # Maximale Werkstücklänge: 175 mm # Verfahrweg X-Achse: 660 mm / Eilgang in X: 60 m/min # Verfahrweg Z-Achse: 300 mm / Eilgang in Z: 30 m/min # Standardisiertes geschlossenes Automationssystem (Anzahl der Beladenester mit Werkstückdurchmesser ,14/(80...200), 18/(30...160), 30/(30...85)) Hauptspindel # Spindel nach DIN 55026: Größe 6 # Maximaldrehzahl: 4.500 min⁻¹ # Leistung bei 100 % / 40 % Einschaltdauer: 18 / 27 kW # Drehmoment bei 100 % / 40 % Einschaltdauer: 202 / 303 Nm Werkzeugrevolver mit angetriebenen Werkzeugen # Aufnahmen für Zylinderschaft nach DIN 69880: 12 – VDI40 Godpfx Asxxikgom Eeud # Anzahl der Stationen: 12 # Maximale Werkzeuglänge inkl. Aufnahme: 190 mm # Maximale Drehzahl: 6.000 min⁻¹ # Maximales Drehmoment: 37 Nm (10 % ED), 26 Nm (25 % ED), 14 Nm (100 % ED) Elektrische Ausrüstung # Betriebsspannung: 400 V # Anschlussleistung: 36 kW / 80A Abmessungen # Gesamtabmessungen: Länge = 3.120 mm (4.185 mm mit Späneförderer), Breite = 2.266 mm, Höhe = 3.200 mm # Gewicht: 7.500 kg Hauptmerkmale und Fähigkeiten: # Vertikalkonzept: Optimale Späneabfuhr sowie einfacher Be- und Entladevorgang. # Steuerung: GE Fanuc Series 32i Modell A. # Hohe Präzision: Positioniergenauigkeit auf X-, Z- und Y-Achse ±0,001 mm dank Heidenhain-Linearmaßstäben. # Hauptspindel: Hohe Leistung und großer Drehzahlbereich. # Automatisches Be- und Entladen: Werkstücke werden über die integrierte Automation zugeführt und entnommen. # Angetriebene Werkzeuge: Die Nutzung von angetriebenen Werkzeugen erweitert den Bearbeitungsbereich auf Bohren und Fräsen. # Werkstückerkennungssensor – pneumatisch über Spindel: SMW-Autoblok Linear Positionssensor LPS-X # In-Prozess-Kontrolle: Marposs T25 # Späneförderer # Dokumentation: Elektronisch & als Handbuch verfügbar Maschinenstatus : IN BETRIEB

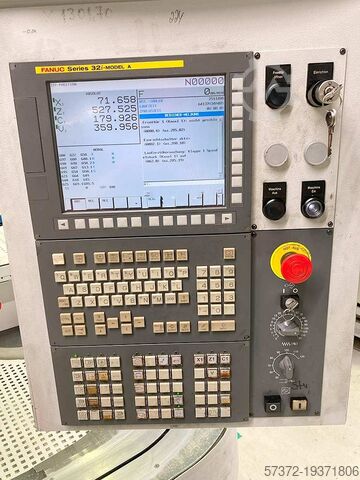

Zustand: gebraucht, TECHNISCHE DATEN - Anzahl der Achsen : 2 - Anzahl von Revolverköpfe : 1 - Max. bearbeitbaren Durchmesser : 220 [mm] - Max. Werkstückhöhe : 175 [mm] - Verfahrweg X/Z : 660/300 [mm] HAUPTSPINDEL - Spindeldrehzahl : 4500 [Upm] - Spindelantriebleistung : 27 [kW] - Minimum Auflösung C-Achse : 0.001 [Grad] REVOLVERKOPF - Werkzeug Typ : VDI40 Gjdpfx Amjxc N I Te Eoud - Positionen Anzahl : 12 ELEKTRISCHE VERSORGUNG - Versorgungsspannung : 400 [V] - Gesamtantrieb : 36 [kW] GEWICHT UND ABMESSUNGEN - Platzbedarf : 3120/2266 [mm] - Maschinenhöhe : 3200 [mm] - Maschinengewicht : 7000 [kg] MASCHINENSTUNDEN - Stunden unter Strom : 74809 [bst.] - Spindelstunden : 30521 [bst.] ZUBEHÖR - Steuerung : Fanuc 32i-A - Schnittstelle : Ethernet / RS232 / USB / PCMCIA - Kühlmitteltank - Späneförderer - Teilebandförder - Futter 3 Backen

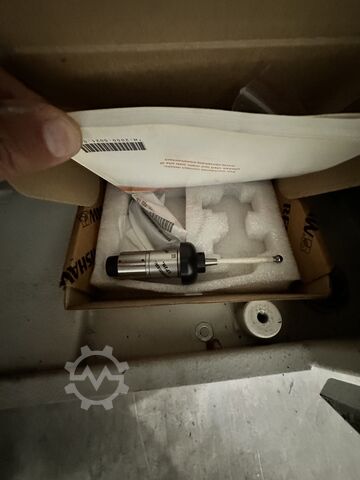

Zustand: gebraucht, Baujahr: 2015, Drehdurchmesser max. 315 mm Umlaufdurchmesser 315 mm Drehhöhe 175 mm Steuerung SIEMENS 840 D SL x-Weg 660 mm z-Weg 300 mm Drehzahl 7500 U/min Werkzeugwechseleinrichtung 12 fach VDI 40 Gesamtleistungsbedarf 36 kW Maschinengewicht ca. 7,5 t Raumbedarf ca. 4,4 x 2,2 x 2,7 m Renishaw LP2H Gjdpfx Aevxwrcjm Esud Späneförderer Kein Spannfutter vorhanden Keine Werkzeughalter vorhanden Kein Lifetooling

Zustand: gebraucht, Baujahr: 2016, Funktionsfähigkeit: voll funktionsfähig, Maschinen-/Fahrzeugnummer: 103979, Wir bieten zum Verkauf CNC-Vertikaldrehmaschine EMAG, VL5i F., Produktionsjahr 2016, gebraucht, erhalten, funktionsfähig. Noch in Produktion. Muss man sehen. EXW-Preis inkl. Verladung. Mehr Informationen auf Anfrage. Guodpfjuyh Tdex Am Esd

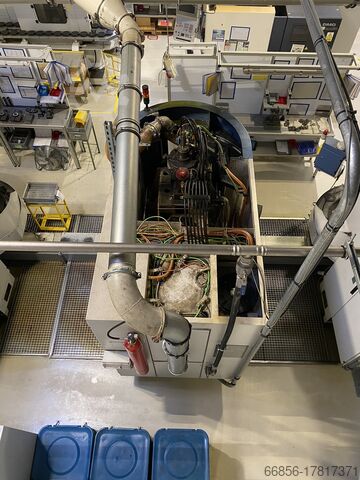

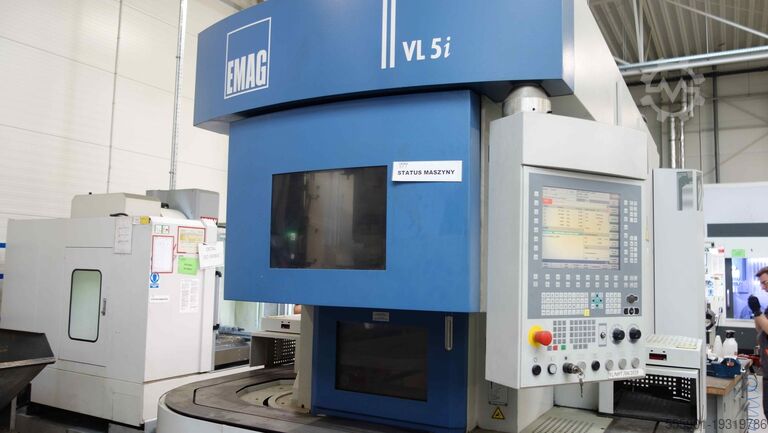

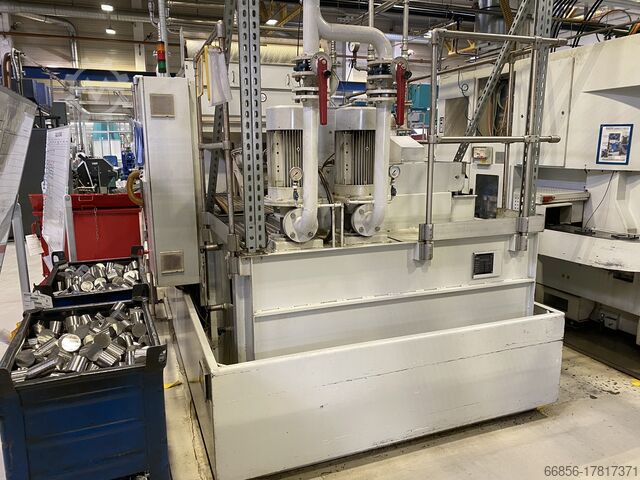

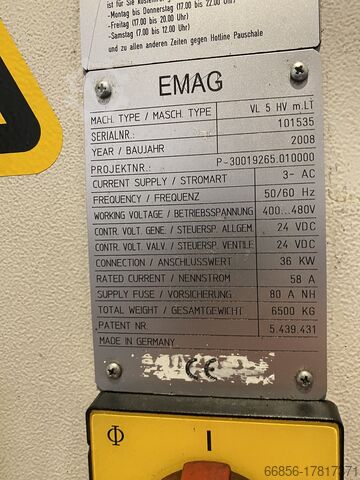

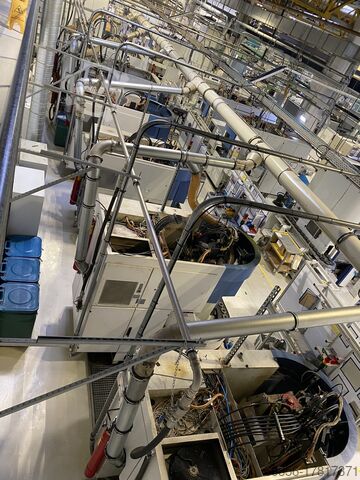

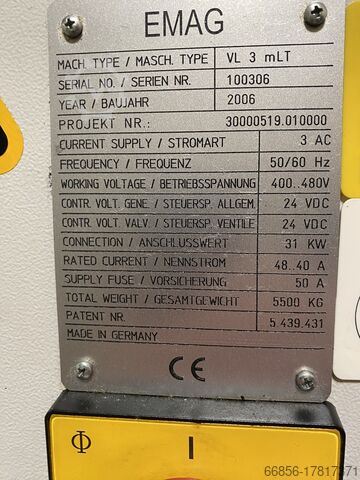

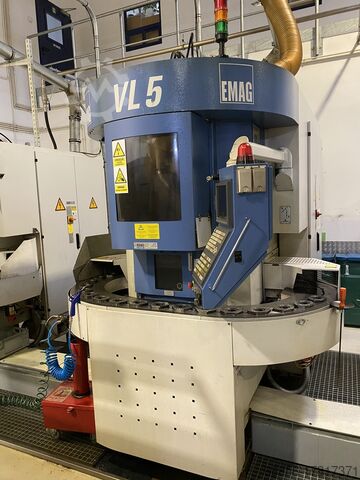

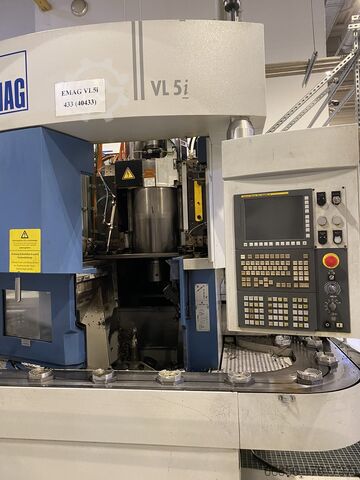

Zustand: gebraucht, Funktionsfähigkeit: voll funktionsfähig, Wir bieten hier eine komplette Emag-Linie bestehend aus 6 Maschinen (VL3, VL5 und VL5i, siehe Typenschilder) inkl. zentraler Späneabfuhr und Kühlmittelversorgung an. Die Maschinen sind in einem einsatzbereiten Zustand und können gerne unter Strom in unserem Werk in 47225 Kedzierzyn-Kozle in Polen besichtigt werden. Sehr gerne verkaufen wir auch ins internationale Ausland, nur ist hierfür eine spezielle Verpackung erforderlich. Ausbringung wie auch überseetaugliche Verpackung kommt seitens Käufer. Der genannte Preis ist für eine Einzelmaschine ohne Späneabfuhr und Kühlmittelversorgung. Bei Abnahme der kompletten Linie berechnen wir EUR 120.000, dann inkl. Späneabfuhr und Kühlmittelversorgung. Gsdpfx Aou U D E Nem Esud

Zustand: einsatzbereit (gebraucht), Baujahr: 2015, Betriebsstunden: 15.050 h, Funktionsfähigkeit: voll funktionsfähig, Verfahrweg X-Achse: 660 mm, Verfahrweg Y-Achse: 300 mm, Verfahrweg Z-Achse: 200 mm, Spindeldrehzahl (max.): 7.500 U/min, Drehdurchmesser: 220 mm, Drehhöhe: 175 mm, TECHNISCHE DETAILS Drehdurchmesser: 220 mm Umlaufdurchmesser: 270 mm Drehhöhe: 175 mm Gusdexf Apvopfx Am Eod Steuerung & Achswege Steuerung: SIEMENS 840 D SL X-Achse: 660 mm Y-Achse: 300 mm Z-Achse: 200 mm Spindel & Werkzeugwechsel Max. Drehzahl: 7.500 U/min Werkzeugwechseleinrichtung: 12-fach MASCHINEN DETAILS Gesamtleistungsbedarf: 24 kW Maschinengewicht: ca. 5,2 t Raumbedarf: ca. 2,5 x 1,6 x 2,3 m

Zustand: einsatzbereit (gebraucht), Baujahr: 2011, Funktionsfähigkeit: voll funktionsfähig, Verfahrweg X-Achse: 660 mm, Verfahrweg Z-Achse: 300 mm, TECHNISCHE DETAILS Verfahrweg X-Achse: 660 mm Verfahrweg Z-Achse: 300 mm Gujdpfoxy Hp Njx Am Eed Futterdurchmesser: 250 mm Schwingdurchmesser: 270 mm

Zustand: einsatzbereit (gebraucht), Baujahr: 2015, Betriebsstunden: 15.050 h, Funktionsfähigkeit: voll funktionsfähig, Verfahrweg X-Achse: 660 mm, Verfahrweg Y-Achse: 300 mm, Verfahrweg Z-Achse: 200 mm, Spindeldrehzahl (max.): 7.500 U/min, Drehdurchmesser: 220 mm, Drehhöhe: 175 mm, TECHNISCHE DETAILS Gujdpfxowynige Am Ejd Drehdurchmesser: 220 mm Umlaufdurchmesser: 270 mm Drehhöhe: 175 mm Steuerung & Achswege Steuerung: SIEMENS 840 D SL X-Achse: 660 mm Y-Achse: 300 mm Z-Achse: 200 mm Spindel & Werkzeugwechsel Max. Drehzahl: 7.500 U/min Werkzeugwechseleinrichtung: 12-fach MASCHINEN DETAILS Gesamtleistungsbedarf: 24 kW Maschinengewicht: ca. 5,2 t Raumbedarf: ca. 2,5 x 1,6 x 2,3 m
