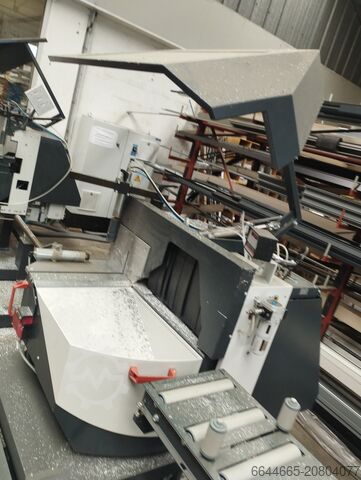

Doppelgehrungssägemaschine

Elumatec DG 104

Zustand: gebraucht, Baujahr: 1994, Schnittlänge Skala bis 5000 mm Sägeblatt 420 mm Rollenbahn 1500 mm elektromotorisches Verfahrens des rechten Aggregates Maßanzeige digital Sägeaggregate schwenkbar und neigbar Lagerort: Kunde Ledpfx Adow Sadro Tjhc

Zustand: gut (gebraucht), Baujahr: 2012, Maschinen-/Fahrzeugnummer: 104 93333473, Angebot 26004 Technische Daten: - Sägeblattdurchmesser 420 mm - Sägeblattbohrung 30 mm - max. Schnittlänge 6000 mm - kleinste Schnittlänge bei 90° + 45° 335 mm Ljdpeyghxyefx Ad Tohc - Schnittbereich siehe Diagramm anbei - Schwenkbereich nach innen pneumatisch 90 - 22,5 ° - Neigungsbereich nach innen pneumatisch 90 - 45 ° - Sägeblattdrehzahl 2800 U/min - Antrieb 400 V / 2 x 4000 Watt - Druckluftanschluss 7 bar - Luftverbrauch je Arbeitstakt - ohne Sprühen ca. 40 l - mit Sprühen ca. 64 l - Platzbedarf ca. B 8500 x H 1800 x T 1800 mm - Gewicht ca. 1800 kg - mit: - Steuerung ELUMATEC E 355 - Sägeaggregatschwenk- und neigbar für hohe und breite Profile, - sowie Schifterschnitte möglich, 22,5° nach innenschwenkbar, - digitale Gradzahlanzeige - separatem Schaltschrank, - Taktsprüheinrichtung

Zustand: sehr gut (gebraucht), Baujahr: 2024, Betriebsstunden: 193 h, Funktionsfähigkeit: voll funktionsfähig, Verfahrweg X-Achse: 7.200 mm, Verfahrweg Y-Achse: 480 mm, Verfahrweg Z-Achse: 340 mm, Schnittbreite (max.): 335 mm, Werkstücklänge (max.): 6.000 mm, Drehzahl der Frässpindel (max.): 6.000 U/min, Schnittlänge (max.): 6.000 mm, TECHNISCHE DETAILS - Profilfräsmaschine Bearbeitungslänge: 7.200 mm Achszahl: 4 Steuerung: eluCAM grafisch, Windows XP Bedienoberfläche Arbeitsstationen: 2 unabhängig arbeitende Stationen Revolver-Werkzeugwechsler: 8 Werkzeuge, Servomotorgetrieben Werkzeugaufnahme: BT 30 Scheibenfräserdurchmesser: 180 mm Werkzeuglänge: 150 mm (ab Aufnahmepunkt) Verfahrwege Verfahrweg X-Achse: 7.200 mm (ohne Stirnseitenbearbeitung), 7.080 mm (mit Stirnseitenbearbeitung) Verfahrweg Y-Achse: 480 mm Verfahrweg Z-Achse: 340 mm Eilgang X-Achse: 60 m/min Eilgang Y-/Z-Achse: 30 m/min Positioniergenauigkeit: ±0,1 mm/m Spindel Frässpindeldrehzahl: 1 bis 6.000 U/min Leistung Frässpindel: 6,0 kW Versorgung Lhedpewprmzefx Ad Toc Luftanschluss: min. 7 bar Luftverbrauch: 100 l/min elektrischer Anschluss: 400 V, 3~, 50 Hz, 35 A AUSSTATTUNG zwei unabhängige Arbeitsstationen mit Lichtschranken- und Kamerasystem nicht schwenkbarer Schrägfräskopf für 2 Werkzeuge, Er20A, bis 18.000 U/min Schrägfräskopf 4 × 90° schwenkbar, Er20, bis 22.000 U/min Schrägfräskopf nicht schwenkbar für Stahl, Er20A, 1.554 U/min Festsägekopf i=1:1, für D=300 mm Sägeblatt, geeignet für 90°-Trennschnitte Hartmetallsägeblatt Z=100, D=300 mm, Schnittbreite 3,2 mm Werkzeugaufnahme i=1:3,86 für 18.000 min⁻¹, ER25 Kühl-/Schmiereinheit für Stahlbearbeitung Scheibenfräshalter BT30, D=16 mm Scheibenfräser D=92 × 6 mm, Z=14, D=16 mm, HM-Zähne TECHNISCHE DETAILS - Doppelgehrungssäge max. Schnittlänge: 6.000 mm min. Schnittlänge bei 90°: 335 mm min. Schnittlänge bei 45°: 335 mm Sägeblattdurchmesser: 420 mm Schnittwinkel (Drehung): pneumatisch einstellbar 90° und 45° innen, Zwischenwinkel und 22,5° spitz manuell einstellbar mit digitaler Anzeige Schnittwinkel (Neigung): pneumatisch einstellbar 90° und 45° innen Sägerichtung: Sägeblätter bewegen sich von unten nach oben Steuerung Steuerungstyp: E580/1 Längeneinstellung: automatisch mit Positionierungssteuerung Sägeblattneigung: pneumatisch automatisch zwischen 90° und 45° Positioniergenauigkeit: ±0,1 mm/m Positionierung: pneumatische Fixierung Betriebssystem: Windows Sägeeinheit Drehzahl: 2.800 U/min Leistung pro Motor: 4.000 W (5,5 PS) Sägeblattkühlung: vorhanden Luftverbrauch pro Zyklus ohne Kühlung: 40 l Luftverbrauch pro Zyklus mit Kühlung: 64 l Versorgung elektrischer Anschluss: 230/400 V, 3-phasig, 50 Hz Luftanschluss: 7 bar Abmessungen und Gewicht Länge: 7.550 mm Breite: 1.600 mm Höhe: 1.450 mm Gewicht: 1.750 kg AUSSTATTUNG Automatisch schließende Schutzverkleidungen Elektronische Positionierung der Köpfe mit +/- 0,1 mm/m Genauigkeit Digitale Winkelanzeige für manuell einstellbare Sonderwinkel Pneumatisch verstellbare Sägeblatt-Dreh- und Neigewinkel Bedienung über Windows-Steuerung mit 8,4" Display und Handrad Kühlanlage für Sägeblätter inklusive Sägeeinheit mit unterem Vorschub für optimale Schnittkraft
