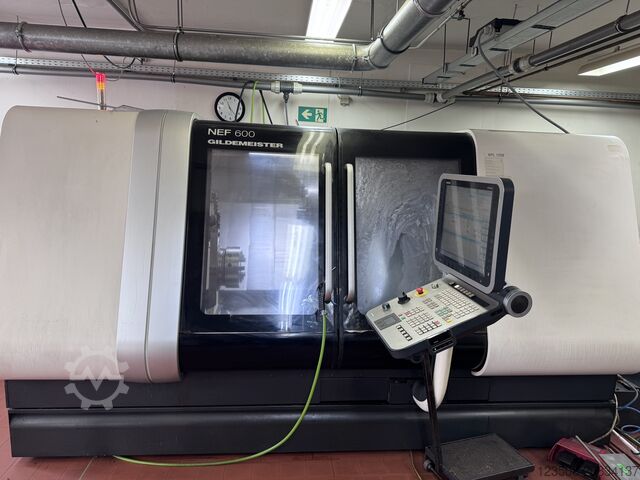

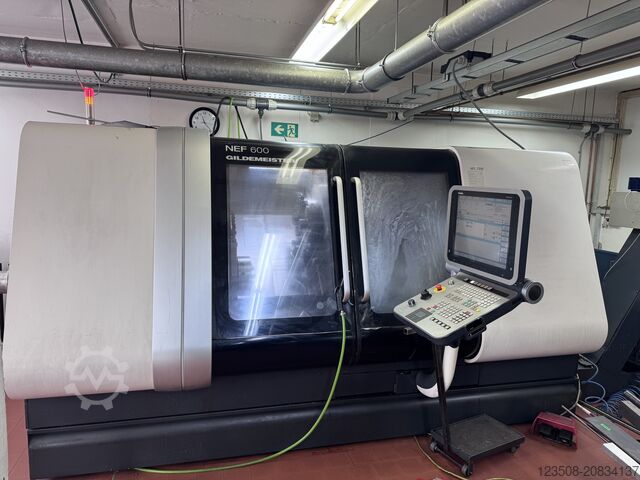

CNC-Drehmaschine

DMG NEF 600 V3

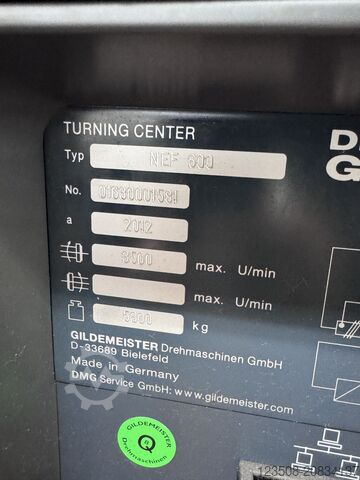

Baujahr 2012

Drehdurchmesser max. 600 mm
Drehlänge max. 1.200 mm

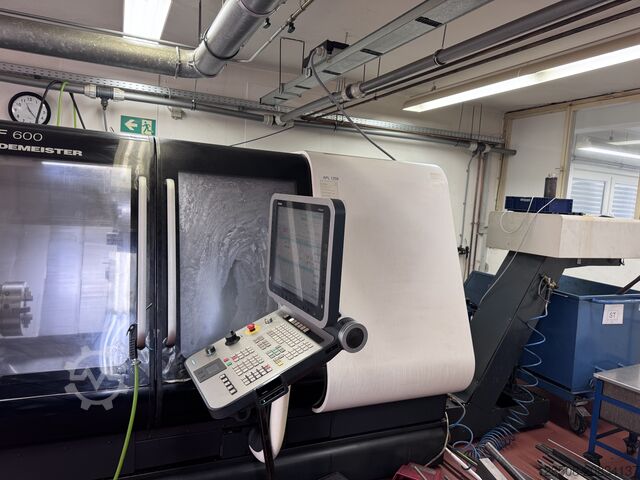

Steuerung 840D sl Siemens
Umlaufdurchmesser über Bettschlitten 490 mm
Hauptspindel:
Max. Drehzahl 3.500 min/-1
Antriebsleistung - Hauptspindel 37 / 28 kW
Max. Drehmoment 790 / 590 Nm
Spindelnase 220h5
C-Achse 0,001 °
Spindeldurchmesser im vord. Lager 160 mm
Spindelbohrung 118 mm
max. nutzbarer Stangendurchmesser 92 mm
max. Futterdurchmesser 315 mm

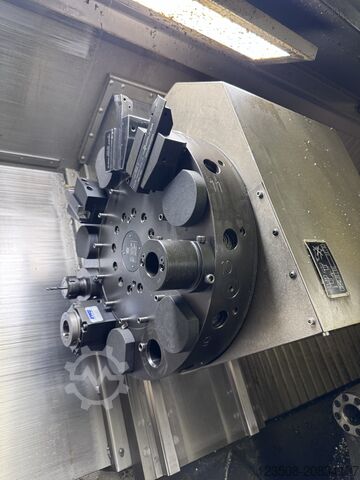

Werkzeugrevolver:
Anzahl der Werkzeugplätze 12 pos.
Werkzeugaufnahme VDI 40 DIN 69880
Anzahl der angetriebenen Werkzeugstationen 12 pos.
Drehzahlbereich - angetr. Werkzeugstationen max. 4.000 min -1
Nedpfx Ajx N H I Hog Aswr
Antriebsleistung - angetr. Werkzeugstationen 7,5 kW
Max. Drehmoment 36 Nm
Verfahrwege:
X-Weg 398 mm
Z-Weg 1.250 mm
C-Achse 360 °
Reitstock:
Reitstockverschiebung 1.150 mm
Spannkraft 12,5 kN
Reitstockaufnahme MK 5
Vorschübe:
Eilgang (X / Z) 30 m/min
Vorschubkraft X: 6,2 / Z: 10 kN
Gesamtleistungsbedarf ca. 50 kW
Maschinengewicht ca. 5,3 t
Raumbedarf ca. 6,5 x 3,5 x 2,3 m

Betriebsstunden: 44.000
Spindelstunden: 15.500
