Vertikales Bearbeitungszentrum

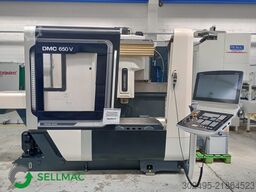

DMG MORI DMC 650 V

BEARBEITUNGSZENTRUM DMG MORI DMC 650 V

Baujahr 2017
Hersteller DMG MORI
Modell DMC 650 V
CNC Celos mit Siemens 840D
Abmessungen mm 4725x5090 H 2670
Gewicht kg 5.900

WEGE
X-Achse 650 mm
Y-Achse 520 mm
Z-Achse 475 mm
Eilgang 42 m/min
Vorschubgeschwindigkeit bis mm/min 42.000

SPINDEL speedMASTER
Drehzahl
Stufenlos programmierbar 1/min 20.000
Betriebsart Vorbereitung 1/min 800
Motorleistung
Max. Antriebsleistung 40% ED kW 35
Nennleistung 100% kW 25
Drehmoment
Max. Spindeldrehmoment 40% ED Nm 130
Nenndrehmoment 100% ED Nm 86
Werkzeugaufnahme SK40
Werkzeugzugkraft kN 11,2

TISCH
Abmessungen mm 960 x 570
Abstand T-Nuten mm 100
Anzahl der T-Nuten Stk. 4/14H12
Referenznut Stk. 1/14H7
Max. Beladung kg 800
Beladehöhe (Boden Ecke/Tischfläche) mm 800

4. ACHSE – NC RUNDTISCH MORI SEIKI DDRT 200X
Mittelhöhe mm 140
Tischdurchmesser mm 200
Durchmesser Mittelbohrung mm 65H7
Durchmesser Spannfläche mm 50
Spannnut mm 14h6
Spannmoment Nm 600
Max. Drehmoment Nm 280
Drehzahl 1/min 150
Positionierzeit s 5
Wiederholzeit s 3
Max. Werkstückdurchmesser mm 250
Max. Drehzahl 1/min 200
Belastung
Werkstückgewicht bei Einspann. einseitig max. kg 102
Max. vertikale Werkstückbelastung kg 100
Max. vertikale Belastung Werkstück mit Reitstock kg 250
Max. horizontale Belastung Werkstückgewicht kg 250
Gewicht
NC-Rundtisch kg 115

Dkedsy Nkcnopfx Adlsl
WERKZEUGMESSUNG TT160
Antastgenauigkeit µm < 15
Max. Abweichung Messelement mm 5
Axiale Abweichkraft N 8
Radiale Abweichkraft N 1
Max. Antastgeschwindigkeit m/min 5
Schutzart (EN 60529) IP67
Arbeitstemperatur °C 10-40

SPÄNEFÖRDERER MIT KÜHLMITTELERWEITERUNG
Füllvolumen l 230

MASCHINENKÜHLEINHEIT
Effektive Kühlleistung kW 4,5
Kühlkreispumpe l/min 40
Kältemittel R 134 a
Kühlmedium Wasser - Antifrogen® L % 70/30
Füllmenge Kühlmittel l 38
Austrittstemperatur °C +15 - +30
Zulässige Umgebungstemperatur °C +10 - +45
Gewicht der Einheit ohne Füllung kg 130

Weitere nützliche Informationen
Betriebsstunden ca. 2.200
Werkzeugmagazin mit 20 Plätzen

Die Maschine wird mit Betriebsanleitung und CE-Konformitätserklärung geliefert.

Alle angegebenen technischen Daten sind unverbindlich und können ohne vorherige Ankündigung geändert werden, sie sind daher nicht bindend.
