Fräsmaschine + Schutzhaube + Digi + Zube

Deckel FP3

Zustand: gebraucht, Baujahr: 1979, x-Weg 800 mm y-Weg 300 mm Kljdpfx Aewwwqhjfrjp z-Weg 400 mm Drehzahlbereich 25 - 2.000 U/min Antriebsleistung 4 kW Vorschub 5 - 500 m/min Eilgang 1,5 m/min Arbeitstisch: 1.000 x 700 Werkzeugaufnahme SK40 Gewicht 1,8 t Raumbedarf ca. 2,50 x 2,40 x 2,00 m Die Maschine ist in gutem Zustand Die Digitalanzeige ist defekt (die Massstäbe sind ok) Wechselfräskopf Kein Zubehör

Zustand: gut (gebraucht), Baujahr: 1989, Funktionsfähigkeit: voll funktionsfähig, Technische Details x-Weg 400 mm y-Weg 390 mm z-Weg 350 mm Steuerung DIALOG4/CONTOUR 3 Werkzeugaufnahme SK 40 Spindeldrehzahlen 31 - 3150 U/min Vorschubbereich 10 - 2000 mm/min Gesamtleistungsbedarf kW Maschinengewicht ca. 1,7 t Kledpfxsyv Abve Afrjp Raumbedarf ca. 1.600 x 2.500 x 2.000 mm Zusatzinformationen CNC Steuerung DIALOG4/CONTOUR 3 Starrer Winkeltisch: 700 x 480 mm Vertikalfräskopf schwenkbar Kühlmittelbehälter

Zustand: gebraucht, Baujahr 80iger Jahre Technische Daten: Verfahrwege X/Y/Z: 400 / 400 / 400 mm Werkzeugaufnahme: SK 40 Drehzahlbereich: 40 - 4000 1/min Vorschub, stufenl. rergelbar: 2 - 360 mm/min Klodpoyfrf Ijfx Afrsp Eilgang: 4000 mm/min Winkeltisch: 700 x 460 mm, max. Belastung 350 kg Werkzeugwechsler: Anzahl der Werkzeuge: 20 Max. Werkzeugdurchmesser: 80 mm Max. Werkzeuglänge: 300 mm Max. Werkzeuggewicht: 6 kg Ausstatttung: - Steuerung: CNC Bahnsteuerung Deckel Dialog 11 - Hydromechanisches Spannsystem SK 40 mit Anzugbolzen DIN 69872 - Vertikale und horizontale Arbeitsspindel - Fräskopf manuell schwenkbar +/- 90° - Geometrisch gestuftes Direktgetriebe für maximales Drehmoment - Fräsleistung an der Arbeitsspindel

Zustand: defekter Ersatzteilträger (gebraucht), Baujahr: 1987, Funktionsfähigkeit: nicht funktionsfähig, Maschinen-/Fahrzeugnummer: 18369, Verfahrweg X-Achse: 400 mm, Verfahrweg Y-Achse: 400 mm, Verfahrweg Z-Achse: 400 mm, Vorschubgeschwindigkeit X-Achse: 2 m/min, Vorschubgeschwindigkeit Y-Achse: 2 m/min, Vorschubgeschwindigkeit Z-Achse: 2 m/min, Pinolenweg: 80 mm, Eilgang X-Achse: 4 m/min, Eilgang Y-Achse: 4 m/min, Eilgang Z-Achse: 4 m/min, Gesamthöhe: 2.000 mm, Gesamtbreite: 2.200 mm, Gesamtlänge: 2.200 mm, Tischbreite: 500 mm, Tischlänge: 500 mm, Drehzahl (max.): 6.300 U/min, Drehzahl (min.): 25 U/min, Tischbelastung: 2.500 kg, Gesamtgewicht: 2.200 kg, Schaltschrankhöhe: 1.500 mm, Schaltschranklänge: 900 mm, Schaltschrankbreite: 800 mm, Werkstückgewicht (max.): 450 kg, Eingangsstrom: 22 A, Zum Verkauf steht eine Deckel FP3NC Werkzeugfräsmaschine mit Dialog 4 Steuerung. Die Maschine befindet sich optisch in einem ordentlichen gebrauchten Zustand und ist inklusive NC-Rundtisch Fibro NC-T 400. Die Maschine ist aktuell defekt und wird deshalb ausdrücklich als Bastlerobjekt, Ersatzteilträger oder zur Instandsetzung verkauft. Bekannte Daten: Hersteller: Deckel Typ: FP3NC Steuerung: Dialog 4 Maschinen-Nr.: 2803-3369 Baujahr Steuerung laut Typenschild: 1987 Betriebsspannung: 380 V, 3 Phasen, 50/60 Hz Nennstrom: 22 A Steuerspannung: 24 V Rundtisch: Fibro NC-T 400 Baujahr Rundtisch: 1986 Fehler / Zustand: Die Maschine meldet Fehlercode 30. Nach unserem derzeitigen Kenntnisstand liegt die Ursache vermutlich an einer leeren Batterie auf der Platine. Diese Angabe erfolgt jedoch ohne Gewähr, da keine weitergehende technische Prüfung bzw. Reparatur durchgeführt wurde. Die Maschine wird daher ausdrücklich als defekt verkauft. Kjdpfx Afoyu Tn Asrolp Ideal für: Instandsetzer Elektronik-/CNC-Kenner Ersatzteilgewinnung Export Lieferumfang / dabei: Maschine Deckel FP3NC Dialog 4 Steuerung Fibro NC-Rundtisch NC-T 400 vorhandene Unterlagen / Bedienerhandbuch / elektrische Dokumentation, soweit auf den Bildern ersichtlich Hinweis: Verkauf erfolgt ohne Gewährleistung, Garantie oder Rücknahme. Besichtigung nach Absprache möglich und ausdrücklich erwünscht. Verladung kann durch uns erfolgen.

Zustand: gut (gebraucht), Baujahr: 1986, Fräsmaschine Deckel FP3NC Hersteller: Deckel Typ: FP3NC Baujahr: 1986 Steuerung: Dialog 4 Zustand: gebraucht Verfahrwege: X 400 / Y 400 / Z 400 mm Pinolenhub: 80 mm Kledpeyub Epjfx Afrop Drehzahl: 40 U/min. Bis 3600 U/min. Schwenkbaren Fräskopf. Hydraulische Werkzeugaufnahme Vertikal/Horizontal SK40 Elektronisches Handrad. Steuerleiste. Zum Werkzeugwechseln und Programmstart. Dokumentation. Lampe. Kühlmittel Anlage. Vollkabine. NC T400 Rundtisch Gewicht: ca. 2000 Kg. Schaltschrank Gewicht: 300 kg

Zustand: ungeprüft (gebraucht), Baujahr: 1980, Vorschublänge X-Achse: 500 mm, Vorschublänge Y-Achse: 300 mm, Vorschublänge Z-Achse: 400 mm, Tischbreite: 370 mm, Tischlänge: 650 mm, Heidenhain 3-Achsen-Anzeige tisch universal 650x370 mm Klsdpfx Afjyhdgcorjp Spindel SK 40, maximale Spindeldrehzahl 2500 U/min Verfahrwege 500x300x400 mm Gewicht 1500 kg

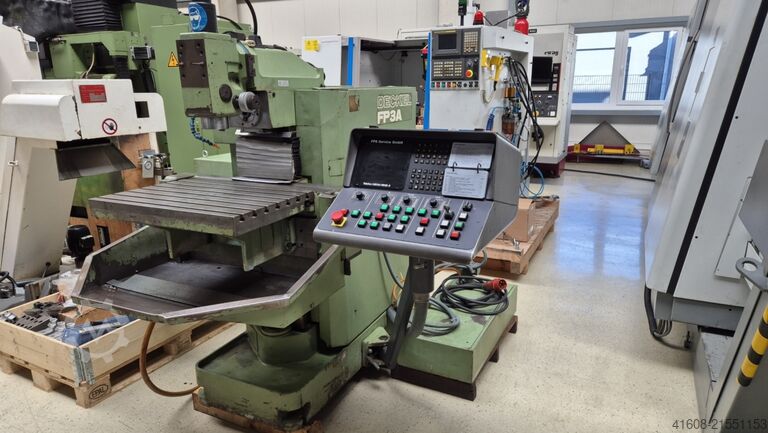

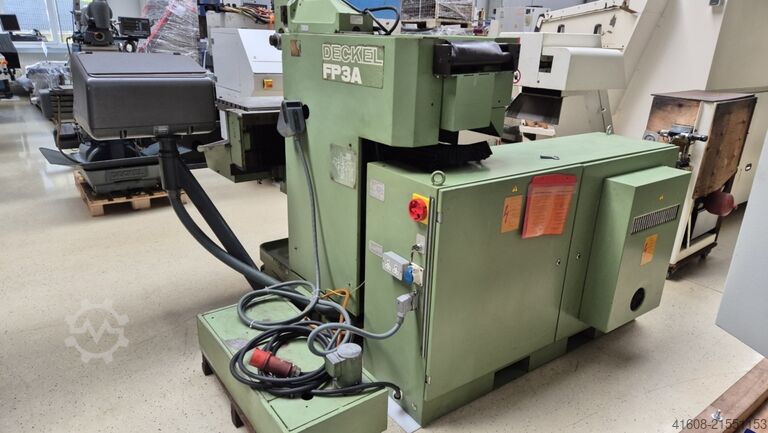

Zustand: gebraucht, Baujahr: 1984, Maschinen-/Fahrzeugnummer: 2804-1181, Verfahrweg X-Achse: 500 mm, Verfahrweg Y-Achse: 400 mm, Verfahrweg Z-Achse: 400 mm, Tischbreite: 450 mm, Tischlänge: 700 mm, Drehzahl (max.): 3.150 U/min, Drehzahl (min.): 32 U/min, gebrauchte DECKEL Werkzeugfräsmaschine Modell FP 3A CNC Tischgröße 700x450mm, Spindelaufnahme SK40 DIN 2080, Verfahrwege: X/Y/Z=500/400/400mm, Drehzahlen von 31,5-3150 U/min (in 21 Arbeitsspindeldrehzahlen), Vorschgeschwindigkeit 5-1250mm/min, Eilgang in X,Y und Z 2500mm/min, Kühlmitteleinrichtung und Maschinenschuhe. Baujahr der Maschine 1984, die Maschine wurde im Jahr 2010 von der Firma Harich überholt. Kjdpfeyrnvvjx Afrelp Maschine steht bei uns in 71334 Waiblingen-Beinstein und kann selbstverständlich auch besichtigt werden.Bitte nehmen Sie mit uns Kontakt auf.

Zustand: sehr gut (gebraucht), Deckel FP 3 Fräsmaschine 3-Achsen Digitalanzeige FAGOR Innova 30i-M, neu 500 mm 300 mm 380 mm SK 40 Anzugsgewinde S 20 x 2 Vertikalfräskopf 40 - 2.000 U/min, 18 Stufen Universaltisch 800 x 420 mm 12 mm ca. 1.500 kg ca. 1.400 x 1.800 x 1.900 mm Zentralschmierung, handbetätigt Kühlmitteleinrichtung Bedienungsanleitung Klsdpfxsymffks Afrsp Im Jahr 2000 generalüberholt von der Firma Harich!

Zustand: gebraucht, Baujahr: 1989, Funktionsfähigkeit: voll funktionsfähig, Verfahrweg X-Achse: 490 mm, Verfahrweg Y-Achse: 290 mm, Verfahrweg Z-Achse: 390 mm, Technische Daten: Hauptantrieb: Polumschaltbarer Drehstrom-Bremsmotor mit Rechts-/Linkslauf ..... .. 2,0/4,0 kW 21 Arbeitsspindel-Drehzahlen, programmierbar ..... 25 ... 2500 min-1 Werkzeugaufnahme in ausfahrbarer Pinole . . . . . . NK40 Schalterbetätigter Werkzeugspanner Vorschubantrieb: Zentraler Gleichstrommotor mit Elektrokupplungen ..... . ..... 1,4 kW (5Nm) Vorschü~ (programmierbar ·· . . . . . . 5 ... 500 mm/min Vorschubkorrektur ... ! . . ... . . . . . . von 20 bis 120% Eilgang für X, Y-Z ..... ... . 1500 mm/min Bewegungsbereich, mit Motor/von Hand: X ( längs) . . . . . . . . . . . . . . . . . . . . . . . 490/500 mm Y (quer) . . . . . . . . . . . . . . . . . . . . . . . 290/300 mm Kodsymc Upjpfx Afrolp Z (senkrecht) ohne Schutzbalgen . . . . . . . 390/400 mm mit Schutzbalgen . . . . . . . . 345/355 mm + Senkrechtsfräskopf auf Spindelbock verschiebbar von Hand ..... ... ..... .. ... 200 mm Maße der Maschine (mind.) Länge/Breite/Höhe ..... . 1420x1290x1870 mm (s. auch Fundamentplan) Hinweis: Wir bieten flexible Finanzierungslösungen für alle Maschinen sowie einen professionellen Umzugsservice. Demontage, Transport und fachgerechte Montage – alles aus einer Hand. Abrechnung nach individueller Kondition und Laufzeit. Kontaktieren Sie uns für Ihr persönliches Angebot.

Zustand: gut (gebraucht), Baujahr: 1985, Funktionsfähigkeit: voll funktionsfähig, Maschinen-/Fahrzeugnummer: 2803-2693, Verfahrweg X-Achse: 400 mm, Verfahrweg Y-Achse: 400 mm, Verfahrweg Z-Achse: 400 mm, Spindeldrehzahl (max.): 6.300 U/min, Spindeldrehzahl (min.): 32 U/min, Pinolenhub: 80 mm, Pinolenweg: 80 mm, Art des Eingangsstroms: Drehstrom, Ausstattung: Dokumentation/Handbuch, Zum Verkauf steht eine präzise und robuste Friedrich Deckel FP3NC Werkzeugfräsmaschine, Baujahr 1985, mit Dialog 4 CNC-Steuerung. Die Maschine stammt aus deutscher Qualitätsproduktion und ist für den Werkzeug- und Formenbau ebenso geeignet wie für die präzise Einzel- und Kleinserienfertigung. Technische Daten (Auszug) Modell: FP3NC Steuerung: Deckel Dialog 4 Baujahr: 1985 Seriennummer: 12767 Leistung Arbeitsspindel: 2,0 / 3,0 kW, polumschaltbarer Drehstrom-Bremsmotor Spindeldrehzahlen: 31,5 – 6300 U/min (2 Bereiche, von Hand umschaltbar) Werkzeugaufnahme: SK 40 Pinolenhub (von Hand): 80 / 80 mm (waagrecht/senkrecht) Verfahrwege: X-Achse: 400 mm Y-Achse: 400 mm Z-Achse: 400 mm Vorschubgeschwindigkeit: 2 – 3600 mm/min Eilgang: 4000 mm/min Aufspann-Nuten im Tisch: 4 Nuten, 14H7, Abstand 63 mm Gesamtgewicht: ca. 1800 kg Elektrischer Anschluss: 380 V, 50/60 Hz, Anschlussleistung 14,5 kVA Nennstrom: 22 A Steuerspannung: 24 V Ausstattung & Steuerung 4-Achsen-Bahnbetrieb mit dialoggeführter Eingabe 3D-Lineare und zirkulare Interpolation, Schraubenlinien-Interpolation, Polarkoordinaten Zahlreiche Bohr- und Fräszyklen, grafisch unterstützte Zykleneingabe Fräszyklus „Konturtasche“ für Taschenbearbeitung (auch unregelmäßig mit Inseln) Unterprogrammtechnik, Programmspeicher bis 512 kByte Werkzeugkorrekturen für bis zu 100 Werkzeuge Kljdpfexlghpox Afrop Schnittstellen für Kassetten-Recorder, Lochstreifenleser, Floppy-Disk oder Winchester-Speicher (DNC-fähig) Zustand & Besonderheiten Maschine ist voll funktionsfähig Präzise, stabile Ausführung – ideal für Werkstätten, Ausbildung oder Produktion Bedienungsanleitung und technische Unterlagen vorhanden Besichtigung nach Absprache möglich
