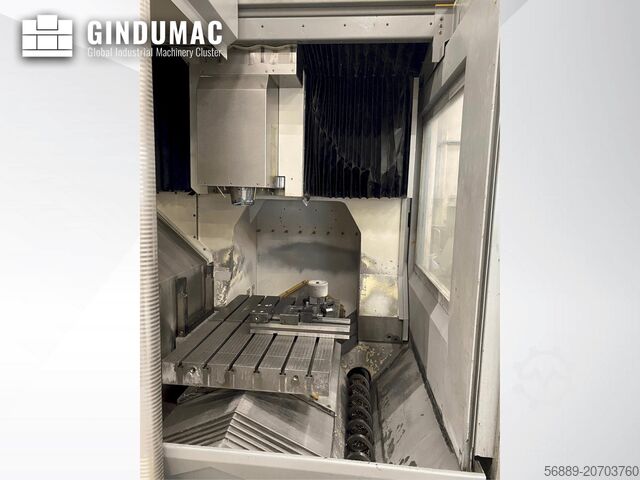

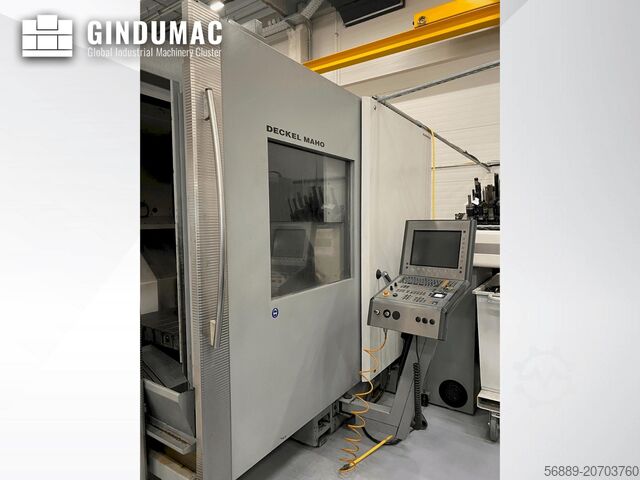

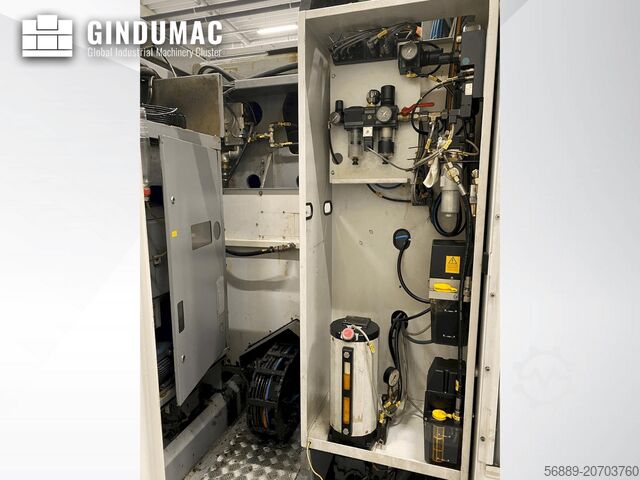

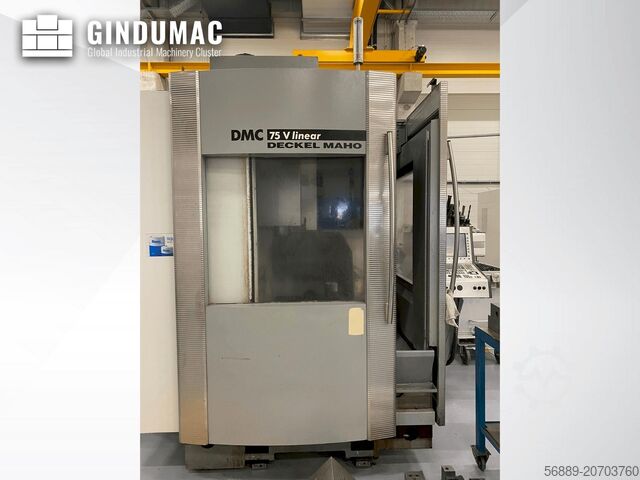

CNC 5-Achsen Bearbeitungszentrum

DECKEL MAHO DMC 75V linear

Zustand: gebraucht, Baujahr: 2004, Technische Details: x-Weg: 750 mm y-Weg: 600 mm z-Weg: 560 mm Knodpjzp Dvrsfx Aitob Einschaltstunden: 78.328 h Betriebsstunden Spindel: 38.073 h Steuerung: Heidenhain iTNC 530 Werkzeugmagazin mit: 30 Plätze Werkzeugaufnahme: HSK-A 63 Vorschubgeschwindigkeiten stufenlos: 90 mm/min Eilgang:: 90 m/min Tischgröße: 950 x 650 mm Tischbelastung: 1000 kg Gesamtleistungsbedarf: 73 kVA Maschinengewicht ca.: 11,0 t Abmessung Maschine ca. LxBxH: 4,9 x 4,3 x 3,15 m Die DECKEL MAHO DMC 75 V linear ist ein hochpräzises vertikales CNC-Bearbeitungszentrum mit Linearantrieben und eignet sich für die 3-Achs-Bearbeitung. *

Zustand: gebraucht, Baujahr: 2009, Technische Details: Drehdurchmesser: 1000 mm Umlaufdurchmesser: 1000 mm 1. Technische Daten Maschinentyp: Karusselldrehmaschine Hersteller: Hessapp Typ: DV 62 Serien-Nr.: 14.2308 Arbeitsbereich der Spindel Größter Durchmesser 1000 mm Größter Schwingdurchmesser 1000 mm Kreuzschlittenwege Hub des Vertikalschlittens 900 mm Hub des Horizontalschlittens 1810 mm Gesamtverfahrweg 2315 mm Drehspindel Spindelkopf mit Zentrierkegel nach DIN 55021 A15 Spindeldurchmesser im vorderen Lager 203mm Hauptantrieb Über einen gesteuerten Asynchronmotor und Rädergetriebe mit Bereichsumschaltung. Spindeldrehzahlen Drehzahlbereich I : 5 - 350 U/min. Drehzahlbereich II : 30 - 1000 U/min. Verfahrgeschwindigkeit Kodet Rmdzepfx Aitonb X/Z-Achse : 10 m/min. W1-Achse : 8 U/min. Keine C-Achse *

Zustand: gebraucht, Baujahr: 2006, x-Weg 750 mm y-Weg 600 mm z-Weg 560 mm Steuerung SIN840D pl Tischgröße 950 x 650 mm Werkstückgewicht max. 1.000 kg Vorschub X/Y/Z/-Achse 1 - 90.000 mm/min Eilgang X/Y/Z 90,00 m/min Spindeldrehzahlen - stufenlos 1 - 18.000 U/min Antriebsleistung 100% ED 25,00 kW Antriebsleistung 40 % ED 35,00 KW Werkzeugaufnahme HSK-A63 Werkzeugmagazin: 30 Werkzeugdurchmesser 80 mm Werkzeugdurchmesser bei freien Nebenpl. 140 mm Werkzeuglänge - max. 300 mm Werkzeuggewicht max. 10,00 kg Knjdpjvxwxisfx Aitjb Gesamtleistungsbedarf 58,00 kW Maschinengewicht ca. 11,00 t Raumbedarf ca. 7,00 x 4,00 x H3,50 m Steuerung SIEMENS Sinumerik 840D powerline mit ShopMill, EROWA Palettensystem MTS500, Werkzeugbruchkontrolle, Kühlmittelanlage, Kühlmittel durch die Spindel (23 l/min bei 40bar), Späneförderer, elektronisches Handrad

Zustand: gebraucht, Baujahr: 2005, x-Weg 750 mm y-Weg 560 mm z-Weg 600 mm Steuerung HEIDENHAIN iTNC 530 Gesamtleistungsbedarf 70 kW Maschinengewicht ca. 11.000 kg Raumbedarf ca. m DECKEL MAHO Vertikales Bearbeitungszentrum mit Linearantriebstechnologie und in Portalbauweise für höchste Präzision, Type DMC 75 V linear Baujahr 2005 # 27 298 48 _____ Arbeitsbereich: Längshub X-Achse 750 mm Vertikalhub Z-Achse 600 mm Querhub Y-Achse 560 mm Aufspannfläche 950 x 650 mm Max. Tischbelastung ca. 1.000 kg Werkstückhöhe (Portaldurchgang) max. ca. 610 mm Werkzeugaufnahme HSK 63 Spindeldrehzahlen 18.000 U/min Drehmoment max. 86/130 Nm Spindelhochlauf- / Abbremszeit 3,2 s Knjdpfx Aijt Hw Trotjb Vorschübe/Eilgänge X /Y /Z-Achse max. 90.000 mm/min Vorschubkraft XY / Z 11.000 / 9.500 N Achsbeschleunigung X /Y /Z-Achse 15 / 12 / 18 m/s² Spindelantriebleistung S1/S6 25/35 kW Gesamtantrieb ca. 70 kW - 400 V - 50 Hz Gewicht ca. 11.000 kg Zubehör / Sonderausstattung: Bei dieser Maschinentype handelt es sich um ein hochpräzises vertikales Bearbeitungszentrum in stabilster Portalbauweise mit hohen Achs- Geschwindigkeiten über Linear-Antriebe. • HEIDENHAIN 3-Achsen-CNC-Steuerung Type iTNC 530 mit allen üblichen Optionen, Zyklen und Unterprogrammen, Schaltschrank angebaut. • 30-fach Werkzeug-Tellermagazin (max. Werkzeug-Ø 100/140/200 mm x Länge max. 300 mm, Werkzeug-Gewicht max. 10 kg, mit Span-zu-Span-Zeit 6 s , mit Bohrerbruchkontrolle, • BLUM-Empfänger für RENISHAW Messtaster, jedoch kein Messtaster vorhanden • KESSLER Spindel mit Spindelkühlung, eigenes Kühlaggregat für die Linear- antriebe • KNOLL Kühlmitteleinrichtung und Kratzband-Späneförderer und Pumpe • Arbeitsraum-Umhausung mit 2 Schiebetüren, Tisch leicht zu beladen, und mit Rotationsfenschter. Spindel-Betriebsstunden ca. 23.000 h, Vermutlich keine IKZ Zustand : sehr gut - in Kürze vorführbereit. Lieferung : sofort möglich, ab Lager Zahlung : rein netto - nach Rechnungserhalt

Zustand: gebraucht, Baujahr: 2008, Funktionsfähigkeit: voll funktionsfähig, Verfahrweg X-Achse: 800 mm, Verfahrweg Y-Achse: 600 mm, Verfahrweg Z-Achse: 500 mm, Drehmoment: 46 Nm, Steuerungshersteller: HEIDENHAIN, Steuerungsmodell: 530, Spindelnase: HSK A 63, Anzahl der Steckplätze im Werkzeugmagazin: 170, Ausstattung: Dokumentation/Handbuch, Drehzahl stufenlos einstellbar, Späneförderer, CNC Heidenhain iTNC 530 ARBEITSBEREICH: - Längsverfahrweg X: 800 mm - Querachse Y: 600 mm - Vertikalachse Z: 500 mm - B-Achse: +30 – 100° - C-Achse: n x 360° ARBEITSTISCH: - Abmessung: 320 x 320 mm - Max. Werkstückgewicht: 120 kg SPINDEL: - Spindelaufnahme: HSK A63 - Max. Spindeldrehzahl: 24.000 U/min - Motorleistung (40% ED): 22 kW - Max. Drehmoment (40% ED): 46 Nm AUTOMATISIERUNG: - Werkzeugmagazin: 170 Werkzeuge - Erowa Palettenwechsler: 7 Positionen Knedpfoy Tam Rox Aitob Die Maschine ist ausgestattet mit: • Hochdruck-Kühlschmierung durch die Spindel • Messtaster • Laser-Voreinstellgerät • Späneförderer • Ölnebelkühlung • Rotoclear • ITC Intelligent Thermal Control • ITC-5X 5-Achsen Intelligent Thermal Control • APS Advanced Process System • Fernbedienbares elektronisches Handrad • Bedienungsanleitungen und CE-Konformitätserklärung

Zustand: einsatzbereit (gebraucht), Baujahr: 2005, Betriebsstunden: 69.995 h, Steuereinheit Marke HEIDENHAIN TNC 530 Hauptantrieb Anzahl der Achsen 3 Kedjx D Iuujpfx Aitsnb Bewegung Bewegung der X-Achse 885 mm Bewegung der Y-Achse 600 mm Bewegung der Z-Achse 600 mm Tisch Tischlast 600 kg Diese 3-achsige DECKEL MAHO DMC 75 V Linear wurde 2005 hergestellt. Sie verfügt über einen Verfahrbereich von 885 x 600 x 600 mm und eine maximale Vorschubgeschwindigkeit von 90 m/min. Die Maschine verfügt über ein Hochleistungs-Kühlmittelsystem und ein effizientes Kratzbandförderband zur Entsorgung der Späne. Wenn Sie nach hochwertigen Fräsfunktionen suchen, sollten Sie die DECKEL MAHO DMC 75 V-Maschine in Betracht ziehen, die wir zum Verkauf anbieten. Kontaktieren Sie uns für weitere Informationen. Anwendungstypen Fräsen

Zustand: sehr gut (gebraucht), Baujahr: 2011, Funktionsfähigkeit: voll funktionsfähig, 5-Achs-Bearbeitungszentrum MIKRON HPM 1350U TRIPALET, Baujahr 2011. Ausgestattet mit HEIDENHAIN TNC 530, elektronischem Handrad. Verfahrwege: X 1350, Y 1150, Z 895 mm, A-Achse +16º/-120º, C-Achse n x 360º. Spindel 24.000 U/min, 38 kW, HSK-A63 (neu). Tischdurchmesser 1100 mm, max. Traglast 1600 kg. Werkzeugwechsler für 46 Werkzeuge. 3-fach Palettenwechsler 1000 x 840 mm. Werkstücktaster RENISHAW OMP60, Werkzeug-Lasermessung, APS-Advance Process System, APS Extended, ITS-Intelligent Thermal Control, Kinematikoptionen, Späneförderer mit TSC. Maschinengewicht: 19.000 kg. Kjdpey Tv Nbjfx Aitsnb

Zustand: gebraucht, Baujahr: 2007, x-Weg 900 mm y-Weg 300 mm z-Weg 1000 mm Steuerung Siemens Sinumerik 840D Werkstückdurchmesser - max. 1600 mm Modul - max. 20 mm Kopfkreisdurchmesser 350 mm Fräsdorndurchmesser 375 mm Gesamtschlusswert 80 kVa Maschinengewicht ca. 33,5 t Raumbedarf ca. 10,530 x 6,375 x 4,680 m Vorschubgeschwindigkeit: - X-Achse 1 bis 3000 mm/min - Y-Achse 1 bis 3000 mm/min - Z-Achse 1 bis 4000 mm/min Spindeldrehzahlen in 1/min: - Werkzeug 26 bis 265 - Werkstücktisch 0 bis 8 Ausstattung/Zubehör: - Motorfräskopf M 2 - Fräsdorne Ksdpfx Aiow Rrb Hstjnb - Ölkühler - technische Dokumentation

Zustand: werkstattüberholt (gebraucht), Baujahr: 2008, Funktionsfähigkeit: voll funktionsfähig, Verfahrweg X-Achse: 1.600 mm, Verfahrweg Y-Achse: 1.250 mm, Verfahrweg Z-Achse: 1.000 mm, Eilgang X-Achse: 60 m/min, Eilgang Y-Achse: 60 m/min, Eilgang Z-Achse: 60 m/min, Vorschubgeschwindigkeit X-Achse: 15 m/min, Vorschubgeschwindigkeit Y-Achse: 15 m/min, Vorschubgeschwindigkeit Z-Achse: 15 m/min, Steuerungsmodell: HEIDENHAIN TNC 530, Werkstückgewicht (max.): 4.000 kg, Gesamtgewicht: 35.000 kg, Spindeldrehzahl (min.): 20 U/min, Spindeldrehzahl (max.): 12.000 U/min, Spindelnase: SK 40 (DIN 69871), Anzahl der Steckplätze im Werkzeugmagazin: 60, CNC-Bearbeitungszentrum DECKEL MAHO DMU 160 P TECHNISCHE DATEN: Baujahr: 2008 CNC-Steuerung: HEIDENHAIN TNC 530 Anzahl simultaner Achsen: 5 Verfahrweg X-Achse: 1600 mm Verfahrweg Y-Achse: 1250 mm Verfahrweg Z-Achse: 1000 mm Vorschub X, Y und Z Achsen: 15.000 mm/min Eilgang X, Y und Z Achsen: 60.000 mm/min Tischabmessungen: Ø1500 x 1250 mm Max. Tischbelastung: 4.000 kg Spindelaufnahme: SK 40 (DIN 69871) Min. Spindeldrehzahl: 20 U/min Max. Spindeldrehzahl: 12.000 U/min Werkzeugmagazin: 60 Plätze Maschinengewicht: 35.000 kg INKLUSIVE AUSSTATTUNG: 1 × HEIDENHAIN Messtaster Ksdpfx Aezggmbjitonb 1 × Laser-Messsystem zur Werkzeugvermessung und -überwachung 3 × HEIDENHAIN Glasmaßstäbe auf den Achsen X, Y und Z 1 × Kühlmittelanlage durch die Spindel 1 × Späneförderer 1 × Papierband-Filteranlage (Papierfiltersystem) Weitere Informationen auf Anfrage.

Zustand: neu, Abstand zwischen Spindel und Tisch: 470Gesamtleistungsbedarf: 2,2 kwGewicht ca.: 1,2Abmessung (LxBxH): Länge2400 mm Breite/Tiefe2160 mm Höhe2300 mm Gewicht 1200 kgSpindeldrehzahl: 60 4200 min¯¹- Massive Ausführung aus hochwertigem Meehanite-Guss - Hohe Rundlaufgenauigkeit durch Kegelrollenlager, kleiner als 0,01 mm in der Pinole gemessen - Stufenlose Geschwindigkeitsregelung - Rechts-/Linkslauf zum Gewindeschneiden - X- und Z-Achse mit nachstellbarer 55° Schwalbenschwanzführung - Y-Achse mit Flachführung - Bohr-Fräskopf neigbar ± 45° - Kühlmitteleinrichtung - Rechts- und Linkslauf - Automatischer Pinolenvorschub, 3-stufig 0,04 - 0,15 mm/U - Motorischer Vorschub in der X- Y- und Z-Achse - Präzisions-Mikrovorschub - Frässpindel mit Präzisionslager Knsdped H Hhzofx Aitob - Mechanische Spindelbremse - Bohrtiefenskala und –anschlag - Kreuztisch mit T-Nuten und Kühlmittelrinne - Zentralschmierung - Höhenverstellbare Schutzscheibe mit Mikroschalter, gegen umherfliegende Spane und Teile, für größtmöglichen Schutz des Anwenders - Massiver und groß dimensionierter Kreuztisch, präzise oberflächenbearbeitet mit T-Nuten MF 4-B: - Traglast Kreuztisch 300 kg - Großer Verfahrweg: X - / Y- / Z-Achse 740 mm / 330 mm / 320 mm Abmessungen und GewichteLänge2400 mmBreite/Tiefe2160 mmHöhe2300 mmGewicht 1200 kgBohr-FräsleistungMesserkopfgröße max.76 mmSchaftfräsergröße max.25 mmBohrleistung Stahl (S235JR)24 mmDauerbohrleistung Stahl (S235JR)20 mmElektrischer AnschlussGesamt Anschlusswert3 kWAnschlussspannung400 VPhase(n)3 PhStromartAC Netzfrequenz50 HzFrästisch horizontalLänge254 mmBreite1370 mmAbstand Vertikalspindel - Frästisch max.405 mmT-Nuten Größe16 mmT-Nuten Anzahl3 T-Nuten Abstand63 mmTraglast max.300 kgHorizontalspindelAusladung0 – 420 mmKühlschmiermittelsystemKühlmittelpumpe(n) Antriebsleistung90 WMotor(en)Vertikalspindel Leistung Normalbetrieb2,2 kWNormen und ZulassungenNormDIN EN 55011 EMV-KlasseC2 VerfahrwegX-Achse manuell820 mmY-Achse manuell410 mmZ-Achse manuell400 mmX-Achse automatisch740 mmY-Achse automatisch330 mmZ-Achse automatisch320 mmVertikalspindelAusladung0 – 420 mmSpindelaufnahmeISO 40 DIN 2080 Drehzahlbereich60 – 4200 min¯¹Anzahl der Drehzahlbereiche2 Steuerung der Drehzahlregelungmechanisch stufenlos Drehbereich Fräskopf X - Y Ebene90 °Drehbereich Fräskopf Z - X Ebene45 °Pinolendurchmesser86 mmPinolenhub127 mmPinolenvorschub0,04/0,08/0,15 mm/UFräskopf Verfahrweg Z-Achse470 mmVPE1
