Portalfräsmaschine

Bornemann B 2022

Zustand: sehr gut (gebraucht), Baujahr: 2008, Betriebsstunden: 82.500 h, Funktionsfähigkeit: voll funktionsfähig, Verfahrweg X-Achse: 5.000 mm, Verfahrweg Y-Achse: 3.000 mm, Verfahrweg Z-Achse: 1.750 mm, Vorschubgeschwindigkeit X-Achse: 65 m/min, Vorschubgeschwindigkeit Y-Achse: 65 m/min, Vorschubgeschwindigkeit Z-Achse: 65 m/min, Spindeldrehzahl (max.): 20.000 U/min, Eilgang X-Achse: 65 m/min, Eilgang Y-Achse: 65 m/min, Eilgang Z-Achse: 65 m/min, Drehmoment: 63 Nm, Gesamtgewicht: 90.000 kg, Ausstattung: Drehzahl stufenlos einstellbar, Erstinbetriebnahme: 2008 Steuerung: Heidenhain iTNC 530 inkl. Handrad HR420 X-Achse: ca. 5.000 mm Y-Achse: ca. 3.000 mm Fpsdoxl R Hvspfx Ab Iof Z-Achse: ca. 1.750 mm A-Achse: - 120 / + 95° C-Achse: ± 360° Maximale Werkstückgröße 3.800 mm (X-Richtung) 1.800 mm (Y-Richtung) 1.150 mm (Z-Richtung) Unter Verwendung eines 300 mm langen Werkzeuges in nur einer Aufspannung 5-achsig (90° geschenkte A-Achse) bearbeitet werden. Maschine unter Strom: ca. 82.500 h Gesamte Spindelstunden: ca. 36.500 h Aufspanntisch Es wird keine Maschinentisch mit der Maschine geliefert. Gerne bieten wir aber gegen Aufpreis eine kundenspezifische Lösung an. 2 Achs Gabel-Fräskopf 5 Spindelleistung: 20 kW Spindeldrehzahl: max. 20.000 min-1 Drehmoment: max. 63 Nm Werkzeugaufnahme: HSK 63A Werkzeugabspannung: hydraulisch Haltemoment (geklemmt) A & C Achse: 2.000 Nm Antriebe Linearachsen Vorschubgeschwindigkeit X-, Y- und Z-Achse: up to 65 m/min Achsbeschleunigung X-, Y- und Z-Achse: up to 5 m/s2 Anschlussdaten Spannung: 400 V Frequenz: 50 Hz Leistungsbedarf: 130 kW Maße, Gewichte Platzbedarf Maschine ohne Peripherie: ca. 7.500 x 8.500 x 6.600 mm Gesamtgewicht: ca. 90.000 kg Farbe Umhausung, Portal, Schaltschrank: RAL 7035 lichtgrau Fräskopf und Applikationen: RAL Farbe 5002 aquamarinblau Zusatzausstattung - Minimalmengenschmierung - 50-fach Werkzeugwechsler - Arbeitsraumabdeckung Optional gegen Aufpreis: - Renishaw RMP60 Messtaster - BLUM LaserControl NT mini Zustand der Maschine Voll funktionsfähiger, sehr guter Zustand. Unter Strom zu besichtigen bis April 2026.

Zustand: sehr gut (gebraucht), Baujahr: 2014, Funktionsfähigkeit: voll funktionsfähig, Verfahrweg X-Achse: 4.000 mm, Verfahrweg Y-Achse: 3.000 mm, Verfahrweg Z-Achse: 1.600 mm, Eilgang X-Achse: 30 m/min, Eilgang Y-Achse: 30 m/min, Eilgang Z-Achse: 30 m/min, Spindeldrehzahl (max.): 6.000 U/min, Tischlänge: 2.500 mm, Tischbreite: 2.000 mm, Tischbelastung: 30.000 kg, Leistung des Spindelmotors: 38.000 W, Drehtischdurchmesser: 2.000 mm, Vorschublänge W-Achse: 1.500 mm, Ausstattung: Drehzahl stufenlos einstellbar, CNC-Bettfräsmaschine mit fahrbarem Ständer MECOF EMCO Modell MASTERMILL-HPC3 Numerische Steuerung Heidenhain iTNC 530 X-Achse 4.000 mm Z-Achse (vertikal) 3.000 mm Y-Achse (quer) 1.600 mm Fpjdpfx Aewzxiyjb Ief Schieberquerschnitt 500 x 500 mm Eilgänge 30.000 mm/min Roto-verschiebbare Tischfläche 2.000 x 2.500 mm Tragfähigkeit 30.000 kg Verfahrweg 1.500 mm Kontinuierliche Rotation und Verschiebung Automatischer birotativer Kopf mit 360.000 Positionen A-Achse 0,001° B-Achse 3° Spindelaufnahme ISO 50 Maximale Drehzahl 6.000 U/min Spindelleistung 38 kW Werkzeugwechsler mit 80 Plätzen Inklusive: - Renishaw für Werkzeugvermessung - Innere Hochdruckkühlung 20 bar - Späneförderer

Zustand: neu, Baujahr: 2026, Funktionsfähigkeit: voll funktionsfähig, Maschinen-/Fahrzeugnummer: 9101, Verfahrweg Y-Achse: 4.600 mm, Verfahrweg Z-Achse: 1.600 mm, Drehzahl (max.): 6.000 U/min, Ausstattung: Drehzahl stufenlos einstellbar, Maschinenkonfiguration: • PowerPortal4000 • Diagonalfräskopf 45°(C 0,01°/ A 0,01°) Fpodpfx Abjygtnaj Ief • Kamerasystem im SHW-Diagonalfräskopf • Fräskopfschnittstelle4-Punkt Hirth • Heidenhain TNC 7 • Handrad HR 550 FS • Heidenhain Optimierung 5-Achsbearbeitung • X=frei wählbar, Y=4.600mm, Z=1.600mm • ToolCentermit 90 Werkzeugen • Kühlmittelanlage 2.500 l • Kühlmittelpumpe 70 bar / 30 l/min • Kühlwasser-Luft-Umschaltung • Waschpistole im Arbeitsraum • Hauptantrieb 75 kW bis 6.000 1/min • Werkzeugaufnahme SK 50 BIG-PLUS • Verblechung und Gitterroste • 2-fach Späneförderer • SHW-UniScan • Sperrluft • Betriebsart 3 • Funkmesstaster Hexagon • LED Arbeitsraumbeleuchtung • Zweite Kamera im Arbeitsraum

Zustand: neu, Baujahr: 2025, Funktionsfähigkeit: voll funktionsfähig, Verfahrweg X-Achse: 3.200 mm, Verfahrweg Y-Achse: 2.100 mm, Verfahrweg Z-Achse: 900 mm, Verfahrwege: X-Achse (längs) 3200 mm Y-Achse (Quer) 2100 mm Z-Achse (Senkrecht) 900 mm Arbeitsbereich: Tisch Aufspannfläche 3000 x 1700 mm Spindelnase - Tisch 66 – 966 mm Tischbelastung 11000 kg 5-Achsen Gabelkopf: Werkzeugaufnahme HSK 63 A C-Achse (4.Achse) +/- 360° B-Achse (5.Achse) +100° /-110° Hauptantrieb: Antriebsart Motorspindel Antriebsleistung 63 kW Spindeldrehzahl: Spindeldrehzahl 18000 min-1 Drehmoment 106 Nm Max. Eilgangsgeschwindigkeit: X- und Y-Achse 15000 mm/min Maschinengewicht: 37700 kg Zubehör: HURCO CNC Bearbeitungszentrum DCX 32-5 Si (Wzw 60) mit MAX5-Steuerung - AXS-Steuerung mit abnehmbarem elektronischem Handrad - Pentium-Technologie, SSD (Solid-State-Drive) Speichermedium, 2 GB RAM, Ethernet Schnittstelle, USB-Schnittstelle, Systeminterne Selbstdiagnose, WINDOWS Plattform - Synchrongewindeschneiden (Gewindeschneiden ohne Ausgleichsfutter) - 60fach Werkzeugwechsler - 5-Achs-Gabelkopf - Motorspindel Fodpfox H Srlox Ab Ijpf - Spindelkühler - Späneförderer 5-Achs Simultan Bearbeitung, ermöglicht das simultane Verfahren von 4 oder 5 Achsen im NC-Betrieb.

Zustand: wie neu (Ausstellungsmaschine), Baujahr: 2023, Betriebsstunden: 1.700 h, Funktionsfähigkeit: voll funktionsfähig, Maschinen-/Fahrzeugnummer: MP7/5/P, Verfahrweg X-Achse: 730 mm, Verfahrweg Y-Achse: 250 mm, Verfahrweg Z-Achse: 400 mm, Vorschublänge X-Achse: 585 mm, Vorschublänge Y-Achse: 250 mm, Vorschublänge Z-Achse: 400 mm, Vorschubgeschwindigkeit X-Achse: 50 m/min, Vorschubgeschwindigkeit Y-Achse: 50 m/min, Vorschubgeschwindigkeit Z-Achse: 50 m/min, Spindeldrehzahl (min.): 1 U/min, Spindeldrehzahl (max.): 42.000 U/min, Eilgang X-Achse: 80 m/min, Eilgang Y-Achse: 80 m/min, Eilgang Z-Achse: 80 m/min, Art des Eingangsstroms: Drehstrom, Tischbelastung: 60 kg, Werkstückgewicht (max.): 60 kg, Gesamtgewicht: 8.000 kg, MP7-5Achs mit integrierten Palettenwechsler 5-Achs mit Dreh-Schwenkachse Verfahrbereich X/Y/Z 585x250x400 Verfahrbereich B +/- 105Grad Verfahrbereich C endlos Werkstückgewicht 60Kg Abstand Maschinentisch-Spindelnase 450mm Maschinenmaße (BxTxH) 2845x2370x3000mm Gewicht Maschine 8000kg Fedpfxexlctbe Ab Iepf Spindeldrehzahl 42000U/min. Ausstattung: Steuerung Heidenhain TNC640 Hauptspindel HVC140 HSK-E40 mit Drehdurchführung für innere Medienzufuhr - Drehzahl max.42000 1/min - Fräsleistung S1/S6 10KW/13KW - für innere Kühlmittelzuführung Luft und Emulsion Ölnebelabsaugung für ÖL-/Emulsion Staubabsaugung L-CUT Maschinenintegrierter Werkstückwechsler für 36x EROWA ITS50 oder 18x EROWA ITS115 Handsteuerleiste mit Handrad und Zustimmtaste Messtastersystem Renishaw OMP400 Aerosol DRY LUBRICATION (ADL) -Feinstauftrag der Medien von außen und durch das Werkzeug Tischspannfutter EROWA PowerChuck P bei 5-Achs Blumlaser LC50 Medienverteiler Fabr. MHT Werkzeugwechsler 90-fach HSK E40 Gewährleistung 12 Monate Transport IB vor Ort Schulung

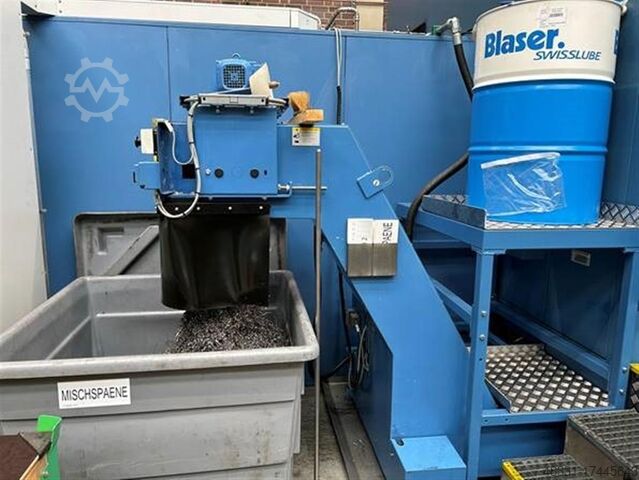

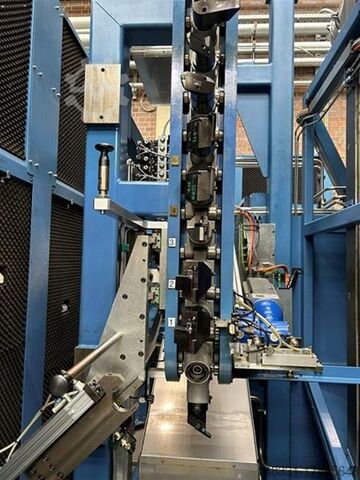

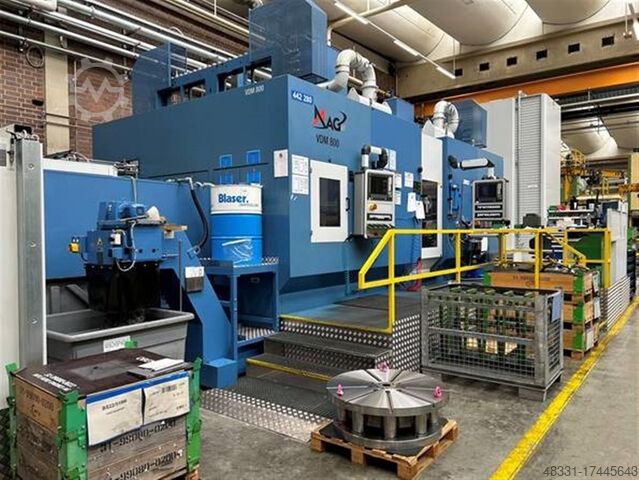

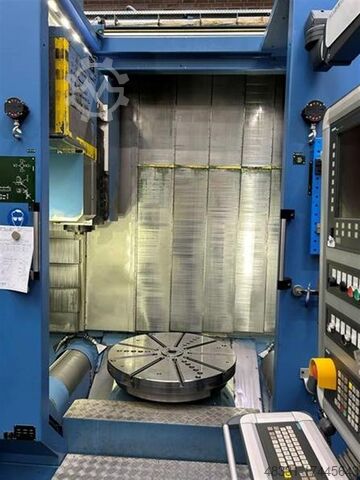

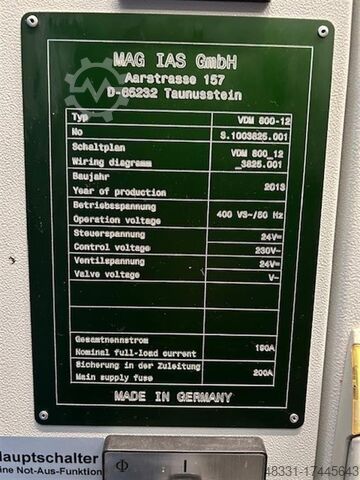

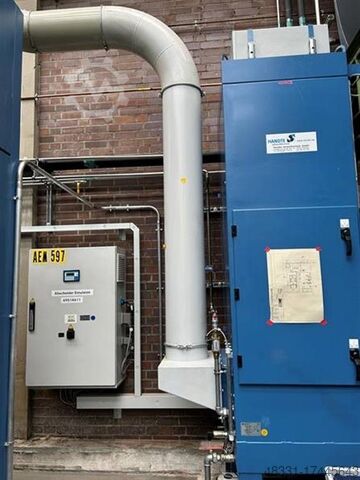

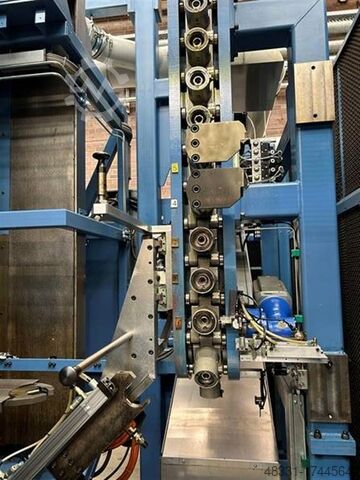

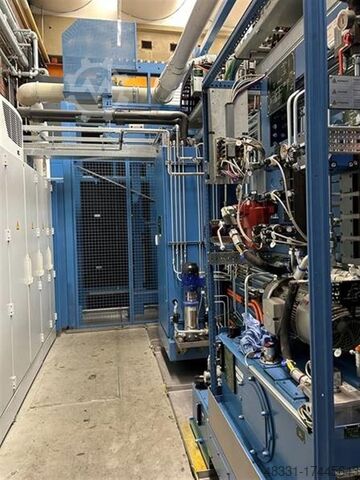

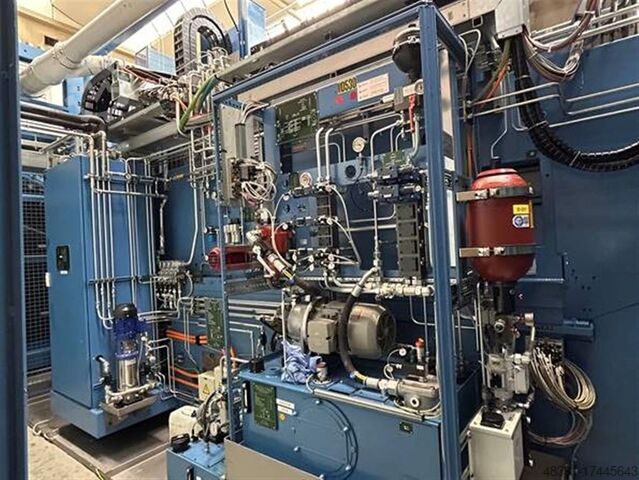

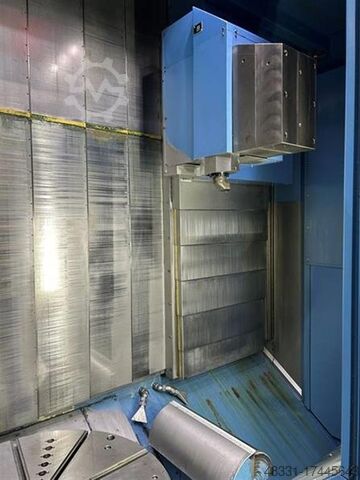

Zustand: gebraucht, Baujahr: 2013, Technische Details: Planscheibendurchmesser: 800 mm Gesamtkraftbedarf: 110 kW Maschinengewicht ca.: 37.000 / total 52.000 t Transportmaße Maschine: 5,07 x 2,98 x 3,90 m Aufspanndurchmesser: 800 mm Werkstückabmessungen max.: Ø 800 x 720 mm Werkzeugaufnahme: Capto C6 Plätze im Werkzeugmagazin: 2 x 80 Mit C-Achse Fedpfxouyp Eno Ab Iepf *

Zustand: neu, Baujahr: 2024, Betriebsstunden: 50 h, Maschinen-/Fahrzeugnummer: 305, Verfügbar: Februar 2023 Fsdpfxewwq Hcj Ab Iopf Steuerung: Osai X-Achse: ca. 3.100 mm Y-Achse: ca. 2.100 mm Z-Achse: ca. 1.000 mm A-Achse: ± 115° C-Achse: ± 360° Aufspanntisch Aufspannfläche: ca. 3.100 x 2.100 x 213 mm Aluminium mit T-Nuten quer all 250 mm Max Belastung: 1000kg über komplette Fläche verteilt 2-Achsen-Fräskopf ST7 Spindelleistung: 10 kW Spindeldrehzahl: max. 24.000 min-1 Drehmoment: 15,3 Nm Werkzeugaufnahme: HSK 63F Werkzeugabspannung: pneumatisch Blasluft / MMS:außen Antriebe Linearachsen Vorschubgeschwindigkeit X- und Y-Achse: up to 50 m/min Vorschubgeschwindigkeit Z-Achse: up to 30 m/min Farbe Umhausung, Portal, Schaltschrank: lichtgrau Z-Schieber und Fräskopf: orange Zusatzausstattung - 15 fach Werkzeugwechsler - Steuerung im separtem, rollbarem Pult

Zustand: gebraucht, Baujahr: 2018, Verfahrweg X-Achse: 2.300 mm, Verfahrweg Y-Achse: 2.000 mm, Verfahrweg Z-Achse: 1.000 mm, Tischlänge: 2.300 mm, Tischbreite: 1.600 mm, Spindeldrehzahl (max.): 10.000 U/min, Spindelnase: SK 50, Gebrauchte CNC-Portalfräsmaschine KRAFT VM-2018B mit Heidenhain TNC 620 Baujahr: 2018 Lagerort: Deutschland Lieferzeit: kurzfristig Zahlung: 100 % vor Verladung Gewährleistung: keine Maschinenbeschreibung Die KRAFT VM-2018B ist eine präzise und leistungsstarke CNC-Portalfräsmaschine mit HEIDENHAIN TNC 620 Steuerung, ideal für schwere und hochgenaue Bearbeitungsprozesse. Dank ihrer robusten Bauweise und hochwertigen Komponenten eignet sie sich hervorragend für anspruchsvolle Fräsaufgaben im Werkzeug- und Formenbau sowie in der Serienfertigung. Highlights & Ausstattung Monoblock-Gusseisenbett und Quertraverse für maximale Steifigkeit und Präzision FEM-optimiertes Maschinendesign BF-Getriebe mit 26 kW Motor für hohes Drehmoment (662 Nm) Vorschubrollen-Linearführungen P-Klasse (sehr niedriger Reibwert 0,003–0,006) C3-Kugelgewindetriebe mit Doppelmutter – hohe Tragfähigkeit & Genauigkeit Spindel: SK50, 10.000 U/min, direkt angetrieben Heidenhain TNC 620 Steuerung Spindelkühlung & IKZ 20 bar Kühlmittelsystem, Ölabscheider, Klimaanlage für Schaltschrank Vollraumumhausung, TÜV-geprüft, CE-konform Technische Daten Verfahrwege (X/Y/Z): 2.300 / 2.000 / 1.000 mm Tischgröße: 2.300 × 1.600 mm T-Nuten: 8 × 22 × 180 mm Max. Tischbelastung: 8 t Abstand Spindelnase – Tisch: 180–1.180 mm Eilgang X/Y: 20.000 mm/min Eilgang Z: 15.000 mm/min Vorschubbereich: 1–10.000 mm/min Positioniergenauigkeit (VDI/DGQ3441): 0,020 mm Wiederholgenauigkeit (VDI/DGQ3441): 0,015 mm Maschinengröße (L×B×H): 7.027 × 5.217 × 4.339 mm Maschinengewicht: ca. 25 t Gesamtanschlusswert: 60 kVA Zusätzliche Ausstattung & Zubehör 2 Spiralspäneförderer, 1 Kettenspäneförderer Spänebehälter, Arbeitslampe, 3-farbige Signalleuchte tragbares Handrad, Kühlsystem, Werkzeugkasten Fpodpfowkg T Sox Ab Ief automatische Schmierung, Pneumatikeinheit Wasser-/Druckluftpistole, Transformator Fundamentkeile, Ankerschrauben, Türverriegelung technische Dokumentation in Deutsch Rigid Tapping, Luftreinigung der Spindel Option: verschiedene manuelle und CNC-Fräsköpfe Leistung trifft Effizienz Diese Portalfräsmaschine bietet nicht nur Kraft und Präzision, sondern überzeugt durch ein durchdachtes Design mit energieeffizienter Technik, zuverlässigen Markenkomponenten (u.a. NSK, Fanuc) und einer durchgängigen Servicefähigkeit. Finanzierung möglich: Auf Wunsch bieten wir attraktive Leasing- und Mietkaufmodelle. Optional: Lieferung frei Haus, Montage, Inbetriebnahme und Schulung – fragen Sie uns einfach!

Zustand: gebraucht, Baujahr: 2008, Funktionsfähigkeit: voll funktionsfähig, Verfahrweg X-Achse: 3.150 mm, Verfahrweg Y-Achse: 1.850 mm, Verfahrweg Z-Achse: 1.000 mm, Vorschubgeschwindigkeit X-Achse: 30 m/min, Vorschubgeschwindigkeit Y-Achse: 30 m/min, Vorschubgeschwindigkeit Z-Achse: 24 m/min, Spindeldrehzahl (max.): 24.000 U/min, Drehmoment: 87 Nm, CNC Fidia C20 ARBEITSBEREICH Verfahrweg X-Achse (längs): 3.150 mm Verfahrweg Y-Achse (quer): 1.850 mm Verfahrweg Z-Achse (vertikal): 1.000 mm MAXIMALE ACHSGESCHWINDIGKEITEN Vorschubgeschwindigkeit X, Y: 30 m/min Vorschubgeschwindigkeit Z: 24 m/min WERKSTÜCKTISCH Spannfläche: 3.000 x 1.600 mm Maximale zulässige Belastung: 5.000 kg/m² T-Nuten: - Längsnuten: 8 x H12 + 1 x H8 - Breite: 22 mm - Teilung: 160 mm ELEKTROSPINDEL: Maximale Leistung (S6 60%): 55 kW Spindeldrehzahl: 240 – 24.000 U/min Konstante Leistungsbereich: 6.000 – 24.000 U/min Maximales Drehmoment: 87,5 Nm Werkzeugaufnahme: HSK-A63 Verfahrweg C-Achse: ±200° C-Achsen-Geschwindigkeit: 2.000 °/min C-Achse-Versatz zur Spindelachse: 75 mm Verfahrweg A-Achse: +95° / -110° A-Achsen-Geschwindigkeit: 2.000 °/min Maximale Distanz Spindelnase – Tischoberfläche: 1.175 mm Maschine ausgestattet mit: • Werkzeugmagazin mit 24 Plätzen Fodpfxoyw Tdds Ab Iepf • Fernbedienbares elektronisches Handrad • HMS-System zur Kalibrierung des Kopfes • Verschiedenes Zubehör im Lieferumfang • Bedienungs- und Wartungsanleitung sowie CE-Konformitätserklärung

Zustand: gut (gebraucht), Baujahr: 2005, Verfahrweg X-Achse: 12.000 mm, Verfahrweg Y-Achse: 3.500 mm, Technische Beschreibung - X-Achse (Längsverfahrweg - Tisch): 12.000 mm - Arbeitsvorschub programmierbar: 0,5 - 6.000 mm/1' - Schnellvorschub: 20.000 mm - Motordrehzahl: 3.000 U/1' - Y-Achse (senkrechter Verfahrweg / Ständer): 3.500 mm - Arbeitsvorschub programmierbar: 0,5 - 6.000 mm/1' - Schnellvorschub: 20.000 mm - Motordrehzahl: 3.000 U/1' - Nenndrehmoment Motor: 42 Nm Z - W-Achse (Spindelkopf): - Bohrspindeldurchmesser: 150 mm - Axialhub Bohrspindel (Z): 1.200 mm - Schnellvorschub Z-Achse: 20.000 mm - Innenkonus Bohrspindel: DIN 69871, ISO 50 - Bohrspindeldurchmesser: 254 mm - Innendurchmesser Lager Vorderseite Spindel: 200 mm - Abmessungen RAM: 400 x 400 mm - Axialhub Bohrspindel (W): 1.000 mm - Schnellvorschub W-Achse: 15.000 mm - Total Axialhub (Z+W): 2.200 mm - Nenndrehmoment Spindelmotor W und Z-Achse: 42 Nm - Anzahl Getriebestufen Spindel: 2 - Spindeldrehzahlbereich: 6 : 3.500 U/min - Leistung Spindelmotor: 60 kW Aufspann-Plattenfelder: - Abmessungen: 2 St. à 1.500 x 4.500 mm, 1 St. 2.000 x 4.500 mm - Belastbarkeit: 15.000 kg/m² Werkstücktisch (Achse V1 - B1 / V2 - B2): - Tischabmessungen: 2.000 x 3.000 mm - Abmessungen T-Nuten: 28 mm³ - Achsabstand T-Nuten: 180 mm - Bodenhöhe Tischoberseite: 650 mm - Tragfähigkeit: 40 t Werkzeugrackmagazin ATC 13-150 R 147 - Max. Kapazität des Mgazins: 147 St. - Max. Werkzeuggewicht: 35 kg - Max. Werkzeuglänge: 700 mm - Werkzeugkegel: DIN 69871 - Werkzeugwechselzeit: 28 sec. Fräskopf mit indexierten Senkrecht-Achsen Modell TTL 2 18 360 - Werkzeugaufnahme: ISO 50, DIN 69871 Fodpfeyuxd Nox Ab Iopf AUSSTATTUNG: - CNC-Steuerung: Heidenhain iTNC 530 - Elektronisches Handrad - Späneförderer (Baujahr: 2023) - CE-Kennzeichnung - Dokumentation
