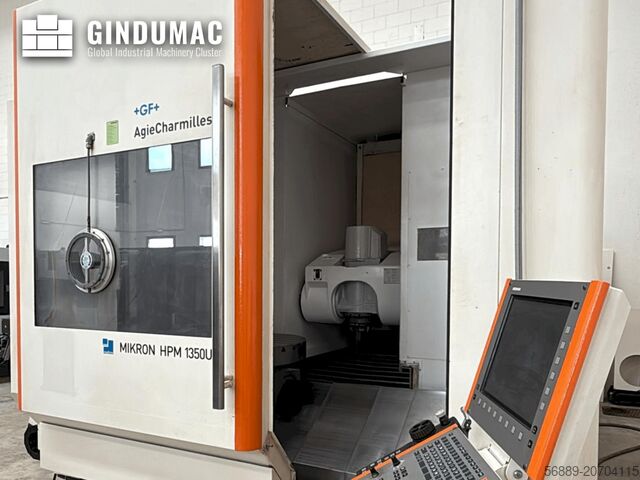

Universal-Bearbeitungszentrum

+GF+ MIKRON HPM 1350U

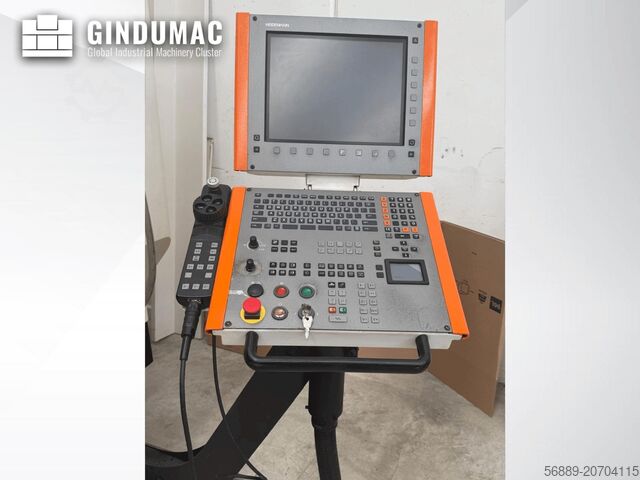

Zustand: gebraucht, Baujahr: 2009, Funktionsfähigkeit: ungeprüft, Maschinen-/Fahrzeugnummer: 73136, Verfahrweg X-Achse: 1.350 mm, Verfahrweg Y-Achse: 1.150 mm, Verfahrweg Z-Achse: 720 mm, Nennscheinleistung: 64 kVA, Steuerungshersteller: Heidenhain, Steuerungsmodell: iTNC 530, Gesamthöhe: 3.150 mm, Gesamtlänge: 5.605 mm, Gesamtbreite: 4.290 mm, Gesamtgewicht: 12.600 kg, Spindeldrehzahl (min.): 15.000 U/min, Betriebsstunden der Spindel: 21.786 h, Anzahl der Steckplätze im Werkzeugmagazin: 46, Ausstattung: Dokumentation/Handbuch, Drehzahl stufenlos einstellbar, Späneförderer, +GF+ MIKRON HPM 1350U – 5-Achs-Bearbeitungszentrum (Baujahr 2009) Gebrauchte 5-Achs-Fräsmaschine MIKRON HPM 1350U aus 2009. Maschine befindet sich in funktionsfähigem Zustand und stammt aus laufender Produktion. Ausgestattet mit Heidenhain iTNC 530 Steuerung, Rundtisch Ø 1100 mm, 46-fach Werkzeugmagazin und Renishaw OMP60 Messtaster. Betriebsstunden (Abgelesen): Steuerung ein: ca. 112.194 h Maschine ein: ca. 72.272 h Spindel ein: ca. 21.786 h Programme: ca. 21.654 h Zustand: Gebrauchtmaschine mit üblichen Gebrauchsspuren, technisch funktionsfähig. Besichtigung unter Strom nach Absprache möglich. Arbeitsbereiche Verfahrwege: X-Achse: 1350 mm Y-Achse: 1150 mm Z-Achse: 720 mm (vertikale Spindel) / 895 mm (horizontale Spindel) Spindel Serienspindel 15.000 U/min Drehzahlbereich: 0–15.000 U/min Beschleunigungszeit auf max. Drehzahl: ca. 2,5 s Leistung: 38 kW (S6 = 40 % ED, TS = 2 min) Drehmoment: 193 Nm (S6 = 40 % ED) Werkzeugaufnahme: HSK-A63 (DIN 69063-1, Option ISO-B40/DIN 69871) Max. Werkzeugdurchmesser: 130 mm (voll) Lagerung: Keramik-Hybrid Ø 70 / Cronidur-St Schmierung: Dauergeschmiert Kühlung: Wasser mit Korrosionsschutz Vorschubantriebe Vorschubmotoren: AC Eilgang/Arbeitsvorschub: 32 m/min (20 % ED) 10 m/min (100 % ED) max. 15 m/min (40 % ED/h) Wegmesssysteme X/Y/Z: Linearmaßstäbe (direkt) Rundtisch Aufspannfläche: Ø 1100 × 1000 mm, seitlich abgeflacht Tischbeladung: 1600 kg T-Nuten: 8 × 18H12 + 1 Richtnut 18H7 (100 mm Abstand) Zentriebohrung: Ø 50 H6 Klemmmoment: 8000 Nm Hsdpfx Ajx Eh Iqoagjfc Max. Massenträgheitsmoment: 75 kg·m² Tischhub über Boden: 1120 mm Tischantrieb: Torquemotor, direkt Antriebsmoment: 1600 Nm (40 % ED, 2 min) Schwenkachse (A-Achse) NC-Schwenkbereich: +16° bis −120° Messsystem: direkt, absolut Klemmprinzip: hydraulisch, stufenlos Max. Schwenkgeschwindigkeit: 4000 °/min Max. Arbeitsschwenkmoment: 600 Nm (S6 40 %) Schwenkzeit 0° → 90°: 0,9 s Werkzeugmagazin / -wechsler 46-fach Magazin (installiert laut Unterlage) Magazinplätze: 46 Werkzeugaufnahme: HSK-A63 (DIN 69063-1), Option ISO-B40 Max. Werkzeugdurchmesser: 80 mm voll belegt 130 mm teilbelegt Max. Werkzeuglänge: 300 mm Max. Werkzeugmasse: 8 kg Magazinbeladung: 200 kg Span-zu-Span Zeit (vertikal): 11 s Kühlmittel / Späneförderung Äußere Kühlmittelzufuhr (AKZ): 40 l/min, 2,5 bar Innere Kühlmittelzufuhr (IKZ) Elektrische Daten: Installierte Nennleistung: 75 kW Anschlussleistung: 58 kW Anschlusswert: 64 kVA Steuerspannung: 24 V DC Betriebsspannung: 3 × 400 V, 50 Hz Schutzart: IP54 Abmessungen & Gewicht Maschinengewicht: ca. 12.600 kg (ohne Zubehör) Platzbedarf (L × B × H): 5605 × 4290 × 3150 mm

Zustand: werkstattüberholt (gebraucht), Baujahr: 2006, CNC Universal – Fräs & Bohrmaschine DECKEL MAHO DMU 80 P duoBlock Mit Bahnsteuerung MILL PLUS iT Baujahr: 2006 Verfahrwege: X 800 Y 800 Z800 Drehzahlbereich: 0 – 8.000 U/min stufenlos ( SK 50 ) Hfjdpoxn Aczjfx Aagjc Mit folgendem Zubehör: NC Rundtisch 900 mm x 700 mm Aufspannfläche ( Tischbelastung max. 1.4 t) Universalfräskopf mit gesteuerter B Achse Universal Werkzeugwechsler mit 40 Magazinplätzen als Doppelgreifer ( SK 50 ) Vollschutzkabine mit Schiebetüren und Innenbeleuchtung IKZ – 40 bar Späneförderer Rotoclear 3 D Messtaster Heidenhain TS 641 Betriebsart 3 + 4 Elektronisches Handrad 50 Stk. Werkzeugaufnahmen SK 50 3-Stück Höhenverstellbare Maschinenschuhe Transportvorrichtung Betriebsanleitungen

Zustand: neuwertig (gebraucht), Baujahr: 2018, Funktionsfähigkeit: voll funktionsfähig, Betriebsstunden: 11.300 h, Verfahrweg X-Achse: 1.350 mm, Verfahrweg Y-Achse: 1.150 mm, Verfahrweg Z-Achse: 700 mm, Werkstückgewicht (max.): 1.600 kg, Anzahl der Steckplätze im Werkzeugmagazin: 30, Steuerungsmodell: itnc 530, Kühlmittelzufuhr: 80 bar, Eilgang X-Achse: 30 m/min, Eilgang Y-Achse: 30 m/min, Drehtischdurchmesser: 1.100 mm, Spindeldrehzahl (max.): 15.000 U/min, Tischbelastung: 1.600 kg, Betriebsstunden der Spindel: 11.000 h, MIKRON HPM 1350U, 2018, Maschine steht unter Servicevertrag, voll funktionsfähig unter Strom. IKZ 80 BAR, Renishaw-Messtaster, Lasermessung, kinematisches OPT, OSS-Zyklen. Geometriebericht verfügbar Hodpfxjv Ibtcs Aagofc

Zustand: gebraucht, Baujahr: 2006, x-Weg 1.000 mm y-Weg 1.000 mm z-Weg 1.200 mm C - Achse 360 x 0,001 ° A - Achse ° Steuerung SINUMERIK 840D Powerline SIEMENS Tischplattengröße 900 x 700 mm Frässpindel-Aufnahmekegel HSK - A100 Spindeldrehzahlen - stufenlos 12000 U/min Werkzeugmagazin: Kettenmagazin 180 Stück Gesamtleistungsbedarf 85 kW Maschinengewicht ca. 20,5 t Raumbedarf ca. 6,5 x 6,1 x 3,5 m 5-Achs Bearbeitungszentrum mit horizotaler Frässpindelanordnung Steuerung SIEMENS SINUMERIK 840D Powerline elektron. Handrad NC-Schwenk-Rundtisch Hsdpfx Asw E Nnnsagjfc Rotoclear Fenster Messtaster vorbereitet Blum Laser Werkzeugvermessung Vibrationssensor Werkzeugkegelreinigung 4. Betriebsart IKZ mit 2 Pumpen, 40 bar und 80 bar Späneförderer Bandfilteranlage Nebel- u. Rauchabscheider Kühl- / Heizaggregat

Zustand: sehr gut (gebraucht), Baujahr: 2003, Deckel Maho DMU200P Baujahr: 2003 Hfsdpfx Aaex Swbcsgoc Steuerung: Heidenhain iTNC530 Verfahrwege X: 2000 mm, Y: 1800 mm, Z: 1100 mm B-Achse: 0,001° C-Achse: 0,001° Anzahl gesteuerter Achsen: 5 Tischgröße: 1700 mm x 1400 mm Max. Spindeldrehzahl: 12.000 min⁻¹ Spindelaufnahme: SK50 Werkzeugwechsler: 60 Plätze Zubehör/Optionen: IKZ – Innere Kühlmittelzufuhr durch Spindel 40 bar Späneförderer Taster Heidenhain TS642 Elektronisches Handrad Heidenhain Werkzeugvermessung Blum Laser

Zustand: generalüberholt (gebraucht), Baujahr: 2019, Funktionsfähigkeit: voll funktionsfähig, GF Machining Solutions FORM X600 Baujahr 2019 - Werksrevision 2022 C-Bauweise, fester Tisch mit absenkbarem Behälter Verfahrwege (X/Y/Z): 600 x 400 x 500 mm Abstand Tisch Pinole: 200-700 mm max. Werkstückgröße: L x B x H = 1200 x 800 x 350 mm max. Werkstückgewicht: 2000 kg Integrierte C-Achse, für Rotation, Indexierung und Erosion (U=0-100 U/Min) Pneumatisches Spannfutter nach Wahl (Erowa/3R Systems) ISPG Generator mit 80 Ampere Beste erreichbare Oberfläche Ra 0,08 µm Bedienoberfläche AC FORM HMI 15” LCD Farbbildschirm, Maus oder Touchscreen, Hubtastatur und Handbedienung Inkl. 3R-Systems Workpartner WPT1+ - 150 Elektrodenplätze - 10 Palettenplätze Hedjwh Sigjpfx Aagefc Nettogewicht der Anlage: 5504 kg Abmessungen Maschine: 1790 x 2860 x 3100 mm Die Maschine wird von uns nach Auftragseingang gereinigt, gewartet und getestet. Optional: - Inbetriebnahme und Einweisung - Transport und Einbringung - Kühlaggregat - Dielektrikum

Zustand: sehr gut (gebraucht), Baujahr: 2015, Verfahrweg X-Achse: 1.350 mm, Verfahrweg Y-Achse: 1.170 mm, Verfahrweg Z-Achse: 700 mm, Tischbreite: 850 mm, Tischlänge: 1.000 mm, Drehzahl (max.): 24.000 U/min, 1. HAUPTMASCHINENDATEN Steuerung: HEIDENHAIN iTNC 530 Anzahl der Achsen: 5-Achsen Verfahrwege: X-Achse: 1.350 mm | Y-Achse: 1.170 mm | Z-Achse: 700 mm Spindel: Hersteller: STEP-TEC (Motorspindel) Max. Drehzahl: 24.000 min⁻¹ Werkzeugaufnahme: HSK63 Tisch & Palettensystem: CNC-Rundtisch mit Schwenkspindel 3-fach Palettenwechsler (APC) Palettengröße: 1.000 x 850 mm 2. WERKZEUGMANAGEMENT & AUTOMATISIERUNG Werkzeugmagazin: 238-fach Hochkapazitätsmagazin Magazinbauweise: 5-stufiges Regalsystem Kühlsystem: BMF Bandfilteranlage mit IKZ (Interne Kühlmittelzufuhr) Hfjdpeycr Uwsfx Aagec Werkstückvermessung: Messtaster von RENISHAW Umhausung: Vollschutzkabine 3. WERKZEUG- UND ZUBEHÖRPAKET (Inklusive) Lagersysteme: 1x Werkzeugschrank (4 Auszüge, 1 Tür) 2x Tischwagen 1x Teleskop-Schubladenschrank (11 Auszüge) Spannmittel & Vorrichtungen: FCS Breil Nullpunktspannsystem 3x Rasterplatten (Rastermaß: 25 mm)

Zustand: einsatzbereit (gebraucht), Baujahr: 2021, Steuerungseinheit Marke: HEIDENHAIN Modell: iTNC530 HSCI Hauptantrieb Spindeldrehzahlbereich: 20–28.000 min⁻¹ Spindelmotorleistung: 55/43,5 kW (40/100 % ED) Hodpfsx D D Tgox Aagjfc Verfahrwege X-Achse: 1.050 mm Y-Achse: 800 mm Z-Achse: 560 mm Zusätzliche Ausstattung Werkzeugaufnahme: HSK-A63 DIN 69893 / Werkzeugmagazin: 30-fach Scheibenmagazin, 60-fach Pick-up-Kettentyp Späneförderer mit Schabergurt und Maschinenbettspülung / Separate Wasseraufbereitungseinheit: 980-Liter-Tank und Papierfilter / Pumpe: 40 bar / 23 l/min für Innenkühlung durch die Spindel / Erweiterte Spülung für Späne / Drehsichtfenster / Manuelle Kühlschmiermittelspritzpistole / Interne Druckluftkühlung: Durch die Spindel / Vorbereitung für EROWA Palettenhandlingsystem Dokumentation: Englisch, Ungarisch / Anzeigetext: Deutsch/Ungarisch / Bildschirmtext: Deutsch/Ungarisch DMG MORI Monitoring: D-ME406* DMG MORI Messenger V4 / DMG MORI Softwarelösungen: DMG MORI Service Agent, DMG MORI NETSERVICE, DMG MORI IoTconnector Dieses DMG MORI HSC 105 Universal-Bearbeitungszentrum mit 5 Achsen wurde 2021 gebaut. Es bietet fortschrittliche Möglichkeiten für die Präzisionsbearbeitung. Nutzen Sie die Gelegenheit, dieses DMG MORI HSC 105 Universal-Bearbeitungszentrum zu erwerben. Kontaktieren Sie uns für weitere Informationen. Einsatzgebiete Fräsen

Baujahr: 2017, Betriebsstunden: 6.417 h, Zustand: einsatzbereit (gebraucht), Allgemeine Daten Maschinengewicht: 4.400 kg Verfahrwege X-Achse: 600 mm Hsdpfxex Nr N Nj Aagjfc Z-Achse: 400 mm Y-Achse: 400 mm Hauptantrieb Anzahl der Achsen: 4 Diese 4-Achs AgieCharmilles FORM 30 wurde 2017 hergestellt. Sie bietet Verfahrwege von 600 mm x 400 mm x 400 mm und Achsgeschwindigkeiten bis zu 6 m/min. Die Maschine eignet sich für Werkstücke bis 1.000 kg und Abmessungen von 1.000 x 700 x 400 mm. Sie verfügt über eine Dielektrikum-Einheit mit 750 l Fassungsvermögen und ein robustes Gewicht von 4.400 kg. Nutzen Sie die Chance, diese AgieCharmilles FORM 30 Senkerodiermaschine zu erwerben. Kontaktieren Sie uns für weitere Informationen zu dieser Maschine. Anwendungsbereiche EDM

Zustand: generalüberholt (gebraucht), Baujahr: 2015, Funktionsfähigkeit: voll funktionsfähig, Verfahrweg X-Achse: 600 mm, Verfahrweg Y-Achse: 400 mm, Verfahrweg Z-Achse: 400 mm, Werkstückgewicht (max.): 1.000 kg, Jahr der letzten Überholung: 2025, GF FORM 30 revidierte Senkerodiermaschine Baujahr 2015 AC FORM HMI Steuerung Verfahrwege (X/Y/Z): 600 x 400 x 400 mm Max. Werkstückabmessungen: 1000 x 700 x 400 mm Max. Werkstückgewicht: 1000 kg Integrierte C-Achse, Drehzahl U=0-100 1/min Manuelle Badhöhenregulierung: 150-450 mm Generator ISPG mit 80 A Beste Oberfläche: Ra 0,1 µm 6-fach Elektrodenwechsler im Magazin Bedienung über 15" Flachbildschirm mit Maus Jogbox zur manuellen Bedienung Maschinenabmessungen: 1600 x 2700 x 2858 mm Gesamtgewicht: 4400 kg Die Maschine wird nach Auftragseingang bei uns gereinigt, gewartet und getestet Gerne bieten wir Ihnen folgendes optional an: - Transport - Inbetriebnahme und Einweisung - Spannmittel - Dielektrikum Hfsdpfxox Ifrho Aagoc
